Кабель для прокладки в земле

Что бы правильно подобрать марку кабеля для подземной прокладки нужно учесть несколько факторов: коррозийная активность и тип грунта, а так же наличие растягивающей нагрузки на кабель.

Как прокладывать кабель в грунте

1. При планировании места монтажа кабельной трассы нужно учесть наличие деревьев и уровень предполагаемой нагрузки на грунт. Следует выбрать такую территорию, что бы поблизости не было корней деревьев, а нагрузка на грунт была минимальной.

   Нужно внимательно изучить геоподоснову данной территории и убедиться, что прокладываемая трасса не пересекает уже существующие инженерные системы.

   В случае монтажа нескольких кабельных трасс они не должны пересекаться между собой.

2. После того как предварительные работы завершены можно приступить к подготовке траншеи. Глубина траншеи напрямую зависит от внешних факторов, воздействующих на поверхность земли: если кабельная трасса будет проложена под газоном, то достаточно траншеи глубиной 0.9 м, в случае прокладки под автомобильной дорогой необходима траншея как минимум 1.25 м глубиной.

   ВАЖНО!

   Рыть траншею следую с осторожность, т.к. не все инженерные системы могут быть отмечены на геопостанове.

   После очистки траншеи от остатков земли и мусора необходимо насыпать слой песка, толщиной 0.15 м. Важно, что бы песок покрывал все дно равномерно.

3. В зависимости от выбранного кабеля и величины нагрузок на грунт проводнику может потребоваться дополнительная защита в виде кирпича, железобетонных плит или ПНД-трубы.

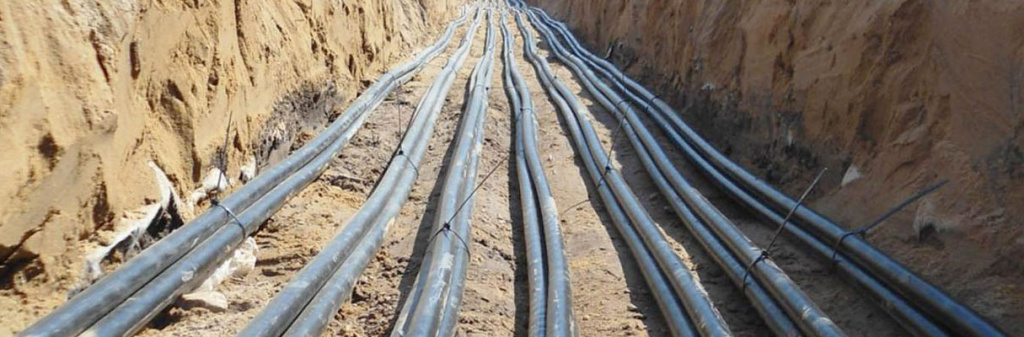

4. Непосредственно прокладка кабеля в подготовленную траншею осуществляется без натяжения, в виде «волнистой» линии. Если в траншею укладывается несколько проводников, между ними должно быть расстояние 0.1 м.

5. Кабель засыпается слоем песка толщиной 0.1 м, после чего засыпается слой грунта толщиной ~ 0.15 м и тщательно трамбуется.

   На грунт, строго в месте прохождения кабеля, устанавливается сигнальная лента, с предупреждающей надписью.

6. Траншея засыпается грунтом и тщательно трамбуется.

Виды кабеля для прокладки в земле

Важнейшим фактором, определяющим длительность срока службы и характеристики проводника является материал изоляции.

Бумажная пропитанная изоляция – обеспечивает отличные электротехнические характеристики и длительный срок службы при низкой стоимости. Недостатком подобной изоляции является низкая устойчивость к влаге, что требует полной герметичности оболочки. Так же существенная разница в глубине прокладки, на различных участках кабеля может вызвать стекание пропитывающего состава к находящемуся ниже участку, что снизит прочность изоляции и сократит срок службы.

Пластмассовая изоляция – производится из поливинилхлорида или полиэтилена. Дает возможность проложить кабель в агрессивной среде, при повышенной влажности или пожароопасности.

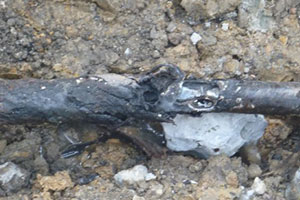

При прокладке в почве с повышенным коррозийным воздействием используются кабели в свинцовой или алюминиевой оболочке.

Если существует риск возникновения механических повреждений проводника, то следует использовать кабель с броней из стальной (ПвКШп) или алюминиевой проволоки (ПвКаШп).

Марки кабеля для прокладки в траншее

ААБл

АВВГ

АСПл

Для прокладки в условиях пониженного коррозийной воздействия грунта используют марки кабеля: АСПл, АВВГ, ААБл, АСБ, ААШп, АПвВГ, АПВГ и другие.

ААБ2л

ААШп

АВБбШв

При средней коррозионной активности грунта — ААШв, ААБ2л, АСБ, АВБбШв, ААШп, АСПл, АВБбШп, ААБл и другие.

ААШв

АПвБбШвнг(А)-LS

ЦААП2лШв

В случае повышенной коррозионной активности — ААШв, ААШп, ААБ2л, АПвБбШвз, ЦААП2лШв и др.

Наиболее часто используется бронированный кабель для прокладки в земле - ВБШв или его аналог с алюминиевыми жилами АВБбШв. Защитная броня из стальных лент позволяет производить монтаж без использования труб и обеспечивает необходимую защиту от механических воздействий. Благодаря изоляции из ПВХ используется в местах повышенного содержания влаги. При прокладке ВБбШв необходимо заземлить стальную броню.

Представители бронированного кабеля с бумажной изоляцией: СБ, СБл, СКл, а также их алюминиевыми аналоги. В их конструкции присутствует металлическая оболочка, позволяющая защитить бумажную изоляцию от влаги, однако они все еще подвержены стеканию вязкой пропитки при существенной разнице высот на участках прокладки. В таком случае используют проводники с пластмассовой изоляцией или кабели с бумажной изоляцией с церезиновой не стекающей пропиткой: ЦСП,ЦСБ, ЦСКЛ

Кабели ПвБбШп, ПвП, ПвПг. благодаря изоляции из сшитого полиэтилена используются, если требуется осуществить монтаж при отрицательной температуре окружающей среды, без необходимости прогрева, без ограничений по трассам, или в открытом грунте. Их явным недостатком является повышенная цена, но ее компенсирует высокая надежность, эффективность, и экономичность при содержании и монтаже.
