Кабель для насоса - обзор марок, расчет сечения, удлинение кабеля

При покупке насоса кабель уже есть в комплекте, но его стандартной длины (обычно 30 м) часто не хватает для глубоких скважин. Докупить кабель можно напрямую у производителя конкретного насоса. Такие торговые марки как Водолей, Grundfos, Pedrollo выпускают водопогружные кабели под своим брендом, но для экономии средств купить кабель для насоса можно и у стороннего поставщика.

Обзор марок кабеля для насос

К кабелю для погружных насосов предъявляются особые требования:

• Кабель должен выдерживать давления воды
• Быть водонепроницаемым и подходить для применения в воде (должно быть прописано в сертификате)
• Должен соответствовать нормам ГОСТ Р51777-2001 (Кабели для установок погружных насосов)
• Должен соответствовать нормам СанПин при контакте с питьевой водой
• Сечение кабеля для насоса должно соответствовать нагрузкам

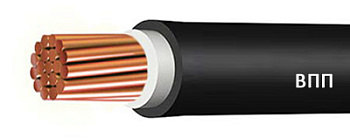

ВПП

- считается родным кабелем для центробежных насосов типа ЭЦВ. Для изоляции, и для оболочки кабеля используется полиэтилен. Кабель допустимо применять в скважинах более 30 м глубиной (рабочее давление до 70 кгс/см2). ВПП морозостоек, рабочие температуры от - 40 до + 80 С, устойчив к морской воде. Допустим как подвижный, так и фиксированный монтаж.Срок службы не менее 6 лет

ВПВ

- отличается от ВПП оболочкой из ПВХ. Допустим только стационарный монтаж. Температура монтажа не менее -15С, диапазон рабочих от -15 до + 65С. ВПП и ВПВ рассчитаны на напряжение 380 В, 660 В

КВВ

-водопогружной кабель с изоляцией и оболочкой из поливинилхлорида. Используется для сетей напряжением 450/750 В Срок службы 25 лет. Провод подходит как для фиксированного, так и для подвижного монтажа. Оболочка данного кабеля достаточно часто производится в синем цвете. КВВ подходит для скважин и колодцев с питьевой водой.

КВВ-П

- водопогружной кабель КВВ-П аналогичен КВВ. Отличие в плоской форме кабеля.

КВР

- водопогружной глубинный кабель с изоляцией из этиленпропиленовой резины, обладает высокой гибкостью. Подходит для глубинных насосов промышленного назначения. Допустим для работы на глубине до 500 м. Срок службы не менее 10 лет.

КПБК-90

- погружной кабель промышленного назначения. Выдерживает сильные механические нагрузки. Рассчитан на напряжение  до 3,3 кВ переменного тока. Внешняя оболочка - стальная ленточная броня, изоляция и оболочка - полиэтилен. Может эксплуатироваться при температуре до +90С. Чаще всего используется в нефтяных скважинах.  Монтаж фиксированный.

Купить провода для насоса вы можете в нашем каталоге!

Расчет сечения кабеля для насоса

Выбор сечения кабеля напрямую зависит от мощности насоса и глубины скважины.

Расчет можно произвести самостоятельно по формулам, либо воспользоваться готовыми таблицами для расчета (табл. 1).

В таблице 1 приведен расчет сечения при максимальном допустимом падении напряжения в 2 %.

Для подключение насоса к 220 В (однофазная сеть) необходим 3-х жильный кабель

Для подключение насоса к 380 В (трехфазная сеть) необходим 4-х жильный кабель.

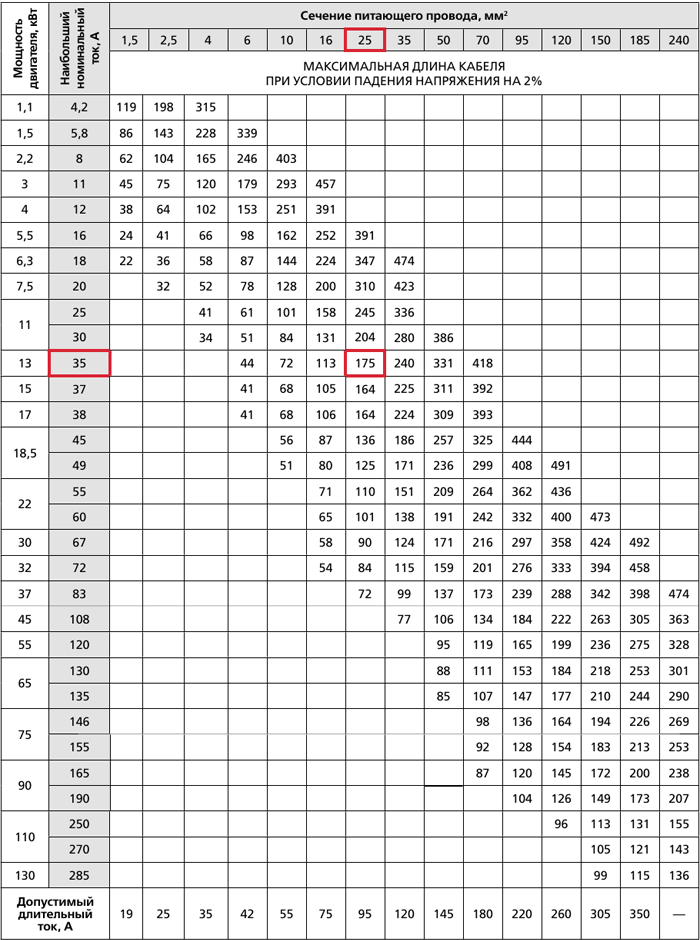

Таблица 1. Расчет сечения кабеля для насоса по мощности или номинальному току и максимальной длине

ПРИМЕР:

Скваженный насос однофазный мощностью 12 кВт, номинальный ток 34 А, длина кабеля должна быть 150 метров.
Значит выбираем по таблице строку с ближайшим номинальным током в 35 А, ближайшая длина с округлением в большую сторону по таблице 175, получаем, что сечение должно быть 25 мм2.

Формула расчета сечения кабеля для насоса

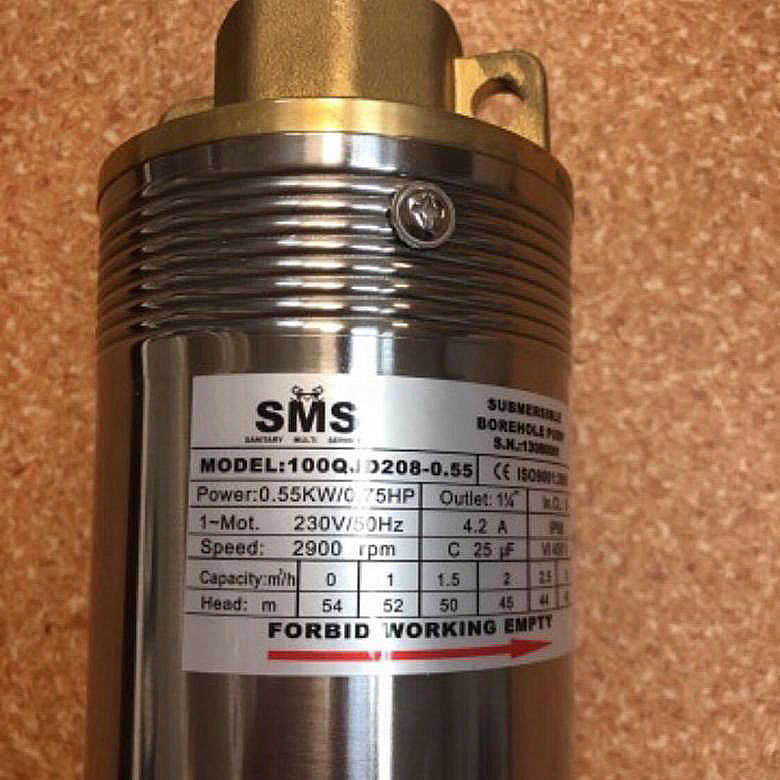

1. Для самостоятельного расчета необходимо знать токовую нагрузку насоса. Она указана в паспорте к нему или данные можно найти на самом приборе.

2. Выполняется расчет сопротивления кабеля для насоса. Формула имеет следующий вид:

   R=(p*L)/S,

   где:

   p — удельное сопротивление проводника (p меди = 0,0175)

   L—длина от источника питания до места соединения с насосом, м

   S —выбранное Вами сечение проводника, мм2

   R_{провода} = 2R, так как ток идет по одной жиле, а потом возвращается по другой.

3. 3. Далее рассчитываются потери напряжения:

   U_потерь= I_{нагрузки}*  R_{провода}

   ПОТЕРИ=(U_потерь/U_ном) * 100%

Согласно ГОСТ 29322-14 «Стандартные напряжения», если значение ПОТЕРИ меньше 5%, то выбранное сечение жилы подходит, если больше 5%, то необходимо произвести расчет и проверить большее сечение.

ПРИМЕР:

Рассчитаем сечение кабеля для однофазного насоса мощностью 12 кВт, номинальный ток 34 А, длина кабеля - 150 метров. Допустим, что мы хотим использовать кабель с сечением 16 мм2

R = (0,0175*150)/16 = 0,164

R_{провода}= 0,164*2 = 0,328

U_потерь= 34*0,328 =11,156

ПОТЕРИ = (11,156/220)*100% = 5,07%

Вывод: При сечении 16 мм2 потери напряжения составляют 5,07%, что превышает норму, значит данное сечение не подходит и необходимо взять сечение больше.

Удлинение кабеля для насоса

Достаточно часто кабеля, идущего в комплекте с насосом, не хватает для подключения глубокой скважины, поэтому возникает необходимость удлинить кабель.

В идеале для удлинения кабеля для водного насоса использовать ту же самую марку, что и шла в комплекте, однако в некоторых случаях возможно использовать и другие марки, особенно если часть кабеля прокладывается не в воде. В таких случаях допустимо использовать марки обычных кабелей для наращивания, типа ПВС, ВВГ, КГ в зависимости от условий прокладки до источника питания.

При наращивании кабеля важно обеспечить герметизацию соединения, которая достигается 3-мя вариантами: термоусадочной муфтой, заливной муфтой или разъемным контактным соединением.

Использование термоусадочных муфт - самый распространенный способ соединения. Кратко технология следующая: все жилы по отдельности обжимаются гильзой, а на места соединения каждой жилы накладывается отдельная небольшая термоусадочная трубка (ТУТ), потом все жилы вместе заключаются в одну большую термоусадочную трубку. Подробнее с технологией можно ознакомиться в видео ниже.

Заливные муфты с появлением технологии термоусадки  применяются на практике редко, так как заливка может застыть неравномерно и в итоге не получится создать необходимую герметичность, что приведет к сбоям в работе насоса.

Контактные разъёмные соединения выпускают производители насоса и могут предложить вам в комплекте с прибором. Однако на практике такие соединения используют чаще всего для насосов, находящихся не в воде.
