Гофра для кабеля
Регламентируются общие свойства и показатели устойчивости к условиям внешней среды, а также к внешним воздействиям во время перевозки, хранения, прокладки и дальнейшей эксплуатации.
Что такое гофра для кабеля и зачем она нужна?
Описываемый вид электротехнической продукции представляет собой тонкостенную трубку с волнистым профилем в продольном направлении. Гофротруба из полимерных материалов по форме относится к кольчатым, а по механическим свойствам к особо гибким (повышенной гибкости). Допускается ее частое изгибание в процессе монтажа и дальнейшей эксплуатации.
Гофр пластиковый предназначается для дополнительной защиты электропроводки, прокладываемой различными способами:
- Открытый монтаж. По поверхности строительных конструкций, элементов зданий и сооружений.
- Скрытый. За панелями отделки, вмурованными в стены, полы или перекрытия.
- Подземный. При прокладке кабелей непосредственно в грунте или в специальных каналах.
Допускается использование гибких защитных рукавов при монтаже бытовых и промышленных сетей, в том числе наружных частей и внутри помещений. Гибкие трубные системы, применяемые в качестве добавочной защитной оболочки для проводов, отличаются удобством и универсальностью. Они обеспечивают высокую пожарную безопасность и предохраняют провода от механических воздействий и погодных факторов.
Гофра для кабеля - виды и конструкция
Данная разновидность дополнительной защиты для проводов различается по материалу, которые используются для ее производства, а также особенностями устройства. Рукав гофрированный изготавливается из полимеров или металлов:
- ПВХ. Поливинилхлорид устойчив к воздействию влаги, но при низких температурах становится ломким.
- ПНД. Полиэтилен низкого давления отличается стойкостью к агрессивным средам, однако поддерживает горение.
- ППР. Полипропилен обладает исключительной влагостойкостью и самостоятельно затухает при отсутствии открытого пламени.
- Металлические. Преимущественно стали оцинкованные или нержавеющие имеют высокие показатели механической прочности и пожаробезопасности.
- Композитные. Металло-полимерные способны выдерживать большие нагрузки и надежно защищают провода от пыли, влаги и биологических вредителей (мышей).
Гофротруба электротехническая выпускается в разных вариантах исполнения и может иметь следующую конструкцию:
- Обычная. Легкая, средней плотности и тяжелая в зависимости от толщины и жесткости стенки.
- Армированная. Внутри имеется металлическая сетка, обеспечивающая высокую прочность на разрыв.
- С проволочным зондом. Используется для протяжки электропровода сквозь трубу.
Материал и особенности устройства учитываются при выборе той или иной разновидности гофры наряду с условиями последующей эксплуатации. Полимеры, металлы и композитные составы обеспечивают защитной трубке уникальные свойства, а хорошо продуманная конструкция – отличную функциональность.
Размеры гофротруб для кабеля и их цвет
Промышленность выпускает обширную номенклатуру гибких трубных систем для прокладки электрического кабеля. Основными параметрами для защитной гофры являются ее геометрические размеры:
- Внутренний диаметр варьируется в пределах от 20 до 50 мм.
- Толщина стенки: от 0,5 до 6,0 мм.
Для удобства пользователей гофрорукава для кабелей окрашиваются в разные цвета, что упрощает идентификацию открытых ее частей при прочих одинаковых размерах (диаметр). Существуют белые, серые, желтые, красные, коричневые и черные гибкие трубки, которые изготавливаются из разных полимеров. На внешние поверхности металлических гофрорукавов обычно дополнительные лакокрасочные покрытия не наносятся и они имеют очень узнаваемый вид.
Гофра для кабеля - как подобрать размер под диаметр проводов
Требования к комплектующим для защитной трубчатой системы определяются с учетом параметров электрических кабелей. Внутренний диаметр гофры должен быть больше наружного у проводка, что позволить без проблем протянуть его в дополнительную оболочку. Она выбирается обычно по таблицам.
Наименование кабеля |
Диаметр дополнительной защитной оболочки, мм |
||
---|---|---|---|
Труба жесткая |
Металлорукав |
Гофротруба ПВХ |
|
|
|
|
|
2х1.5 |
20
|
15 |
20 |
2х2.5 |
18 |
25 |
|
2х4 |
25
|
32
|
|
2х6 |
|||
2х10 |
32 |
25 |
|
3х1.5 |
20
|
15 |
20 |
3х2.5 |
18 |
25 |
|
3х4 |
25
|
32
|
|
3х6 |
|||
3х10 |
32 |
32 |
40 |
4х1.5 |
20 |
18
|
25
|
4х2.5 |
25
|
||
4х4 |
25 |
32
|
|
4х6 |
32
|
25 |
|
4х10 |
32 |
40 |
|
4х16 |
40 |
38 |
50 |
|
|
|
|
2х2.5 |
20
|
18
|
25
|
2х4 |
|||
2х6 |
25 |
32
|
|
2х10 |
32
|
25 |
|
2х16 |
32 |
40 |
|
3х2.5 |
20 |
18
|
25
|
3х4 |
25
|
||
3х6 |
25
|
32
|
|
3х10 |
32 |
||
3х16 |
40 |
38 |
50 |
3х4+1х2.5 |
25
|
32
|
|
3х6+1х4 |
|||
3х10+1х6 |
32 |
32
|
40
|
3х16+1х10 |
40 |
||
3х25+1х16 |
50 |
38 |
50 |
|
|
|
|
2х0.5 |
16
|
10 |
16 |
2х0.75 |
12 |
||
2х1 |
20 |
||
2х1.5 |
15 |
||
2х2.5 |
20 |
18 |
25 |
2х4 |
25 |
25 |
32 |
2х6 |
|||
3х0.5 |
16 |
12 |
16 |
3х0.75 |
20 |
||
3х1 |
|||
3х1.5 |
20 |
15 |
|
3х2.5 |
18 |
25 |
|
3х4 |
25 |
32 |
|
3х6 |
32 |
25 |
|
4х0.5 |
16
|
10 |
16 |
4х0.75 |
12 |
||
4х1 |
20 |
||
4х1.5 |
20 |
15 |
|
4х2.5 |
18 |
25 |
|
4х4 |
25 |
25 |
32 |
4х6 |
32 |
||
5х0.5 |
16 |
12 |
16 |
5х0.75 |
20 |
||
5х1 |
|||
5х1.5 |
20 |
15 |
|
5х2.5 |
18 |
25 |
|
5х4 |
25 |
25 |
32 |
5х6 |
32 |
При подборе гофры необходимо учитывать материал, который использовался для ее изготовления, толщину стенок и особенности конструкции.

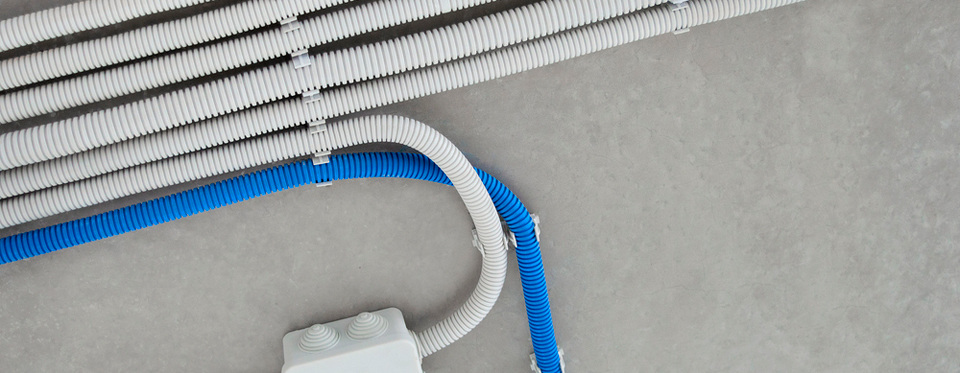

Особенности монтажа кабеля в гофре
Работы по прокладке бытовой или промышленной электросети с дополнительной защитой проводятся в два этапа. Сначала кабель протягивается внутрь гофры, затем размещается по схеме и закрепляется. Перечисленные операции выполняются следующим образом:
- Гофрорукав растягивается на всю длину и в него вставляется электропровод с помощью струны.
- Концы его фиксируются с помощью изоленты или любым иным способом для того чтобы избежать случайного вытаскивания.
Основные способы монтажа подготовленной трубчатой системы следующие:
- Пластиковые клипсы. Используется при уличной прокладке, а также внутри помещений по любым поверхностям.
- Дюбель-хомуты (шпильки). Применяются обычно при монтаже на деревянных и бетонных элементах зданий.
- Пластиковые стяжки. Позволяют правильно закрепить систему к тросам подвеса и металлоконструкциям на улице и в помещениях.
- В штробах и бетонных стяжках полов. В первом случае прокладка может осуществляться по наружным и внутренним стенам и перекрытиям, после чего выполняется их заделка.
Правильности выполнения подготовительных и монтажных работ в значительной степени определяют безопасность и эксплуатационные характеристики проложенной электросети. Контроль качества выполняемых операций осуществляется совместно представителями подрядной организации и заказчика в ходе приемо-сдаточных испытаний.
