Кабель ВВГнг(A) 1х4(ож)-1

Обозначение маркировки кабеля ВВГнг(A) 1х4(ож)-1:

В - для изоляции проводников использован ПВХ пластикат
В - внешний слой, произведенных из поливинилхлоридного полимерного пластиката устойчивого к возгоранию
Г - без защитной оболочки
нг(A) - не распространяет горение при группо
1 - число проводящих ток жил
4 - сечение токопроводящих жил
ож - бесшовная жила
1 - расчетное напряжение, кВ

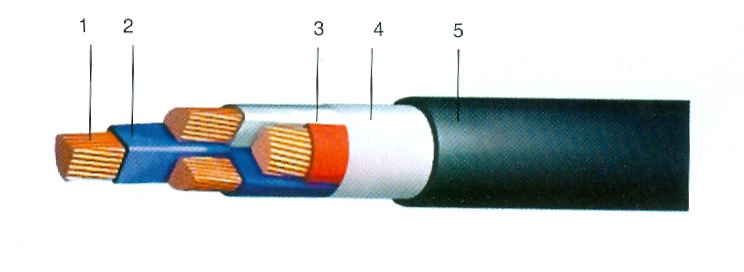

Строение кабеля ВВГнг(A) 1х4(ож)-1:

Проводник – медная однопроволочная или мультипроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
Изоляция – из поливинилхлоридного полимерного пластиката. Изолированные проводники обозначены различными цветами. Изоляционное покрытие жил-нейтралей (N) изготавливается в синем цвете. Изоляционное покрытие заземляющих жил (PE) изготавливается в 2-х цветах (зелено-желтой маркировки).
Скрутка – проводники с изоляционным покрытием мультижильных кабелей повиты в сердечник.
Электропроводящий экран (для кабельных изделий на электронапряжение 6 кВ) - наложен обмоткой из ленты электропроводящей кабельной бумаги.
Экран из металла (для кабельных изделий на электронапряжение 6 кВ) - из медных лент или медной фольги.
Оболочка – из ПВХ пластиката устойчивого к возгоранию.

Сфера использования кабеля ВВГнг(A) 1х4(ож)-1:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66, 1, 3 и 6 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
Кабельные изделия предназначаются для эксплуатирования на суше на высотах до 4300 м над уровнем поверхности моря.
Кабель применяется для прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных сооружениях эстакадного типа, галереях).
Кабели предназначены для использования на вертикальных, наклонных и горизонтальных трассах.
Допускается применение кабельных изделий в местах, которые подвергаются вибрационным воздействиям.

Спецификация кабеля ВВГнг(A) 1х4(ож)-1:

Исполнение по климату кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150.
Разность температуры функционирования от - 50°С до 50°С.
Относительное содержание влаги в воздухе при температурном режиме до 35°С до 98%.
Прокладка и монтаж кабельных изделий без предварительного нагрева осуществляется в температурном диапазоне от -15°С.
Допустимый радиус изгибанияния кабельных изделий при монтаже:
- моножильные - от 10 диаметров по наружной оболочке кабельного изделия;
- мультижильные - от 7,5 диаметров по наружной оболочке кабельного изделия.
Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать - 50 Н/мм².
Кабели препятствуют распределению возгорания при прокладке в пучках (требования МЭК 60332-1).
Класс пожароопасности в соответствии с ГОСТ 31565-2012: П 1б.8.2.5.4.
Длительно допустимый нагрев жил при работе не больше 70°С.
Максимально допускаемый диапазон нагрева проводников сечением до 240мм² при токах короткого замыкания - не более 160°С.
Максимально допускаемый диапазон нагрева проводников сечением от 300мм² при токах короткого замыкания - не более 140°С.
Длительность короткого замыкания не может - 5 с.
Допустимый нагрев жил кабельных изделий при перегрузках не больше 90°С.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании - не более 350°С.
Нормированная (строительная) длина продукции определяется при заказе.
Период службы 30 лет с даты производства.
Гарантированный период эксплуатации - 60 месяцев со дня введения кабельных изделий в работу, но не позже, чем 6 месяцев с момента изготовления.
Период эксплуатации:
- на открытых пространствах - не больше 24 месяцев;
- под защитой навеса - не больше 5 лет;
- в помещениях под крышей - до 120 месяцев.
