    Кабель ВВГнг(A)-LS-ХЛ 5x70-1

    Главная
    -
    Каталог
    -
    Кабель силовой
    -
    Кабели с пластмассовой изоляцией
    -
    ВВГнг(A)-LS-ХЛ
    -Кабель ВВГнг(A)-LS-ХЛ 5x70-1
    • Кабель ВВГнг(A)-LS-ХЛ 5x70-1 в интернет-магазине «Элмартс»
    • Кабель ВВГнг(A)-LS-ХЛ 5x70-1 в интернет-магазине «Элмартс»
    • Кабель ВВГнг(A)-LS-ХЛ 5x70-1 в интернет-магазине «Элмартс»
    • Кабель ВВГнг(A)-LS-ХЛ 5x70-1 в интернет-магазине «Элмартс»
    • Кабель ВВГнг(A)-LS-ХЛ 5x70-1 в интернет-магазине «Элмартс»
    • Кабель ВВГнг(A)-LS-ХЛ 5x70-1 в интернет-магазине «Элмартс»
    • Кабель ВВГнг(A)-LS-ХЛ 5x70-1 в интернет-магазине «Элмартс»
    • Кабель ВВГнг(A)-LS-ХЛ 5x70-1 в интернет-магазине «Элмартс»
    • Кабель ВВГнг(A)-LS-ХЛ 5x70-1 в интернет-магазине «Элмартс»
    • Кабель ВВГнг(A)-LS-ХЛ 5x70-1 в интернет-магазине «Элмартс»
    • Кабель ВВГнг(A)-LS-ХЛ 5x70-1 в интернет-магазине «Элмартс»
    • Кабель ВВГнг(A)-LS-ХЛ 5x70-1 в интернет-магазине «Элмартс»
    Под заказ
    Указана оптовая цена. Цена зависит от производителя и объема закупки. Уточните цену и наличие в отделе продаж info@elmarts.ru. Стоимость и изображение не являются публичной офертой.

    Обозначение маркировки кабеля ВВГнг(A)-LS-ХЛ 5x70-1:

    В - изоляция изготовленная из поливинилхлоридного полимерного пластиката, устойчивого к возгоранию
    В - внешний слой из поливинилхлоридного полимерного пластиката повышенной пожаробезопасности
    Г - не содержит защитных покровов
    нг(A) - индекс «не распространяющий горение по категории А»
    LS - пониженные величины выделения дыма и газа в процессе возгорания и тления
    хл - исполнение по климату (холодостойкий)
    5 - число проводящих ток жил
    70 - сечение проводников
    1 - расчетное напряжение, кВ

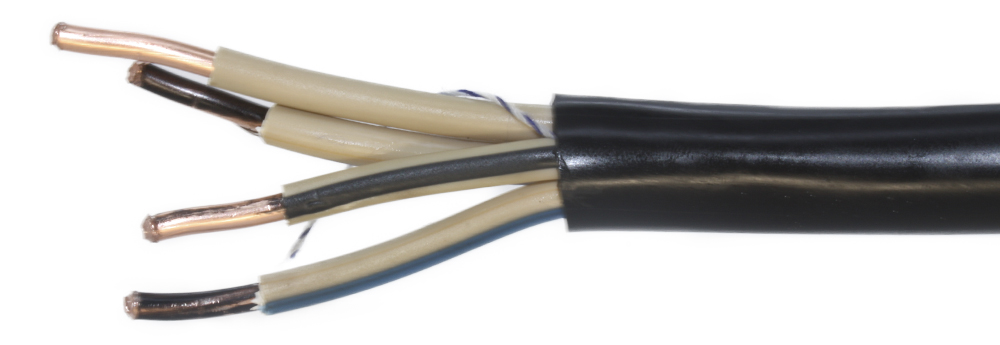

    Строение кабеля ВВГнг(A)-LS-ХЛ 5x70-1:

    Проводник – медная, монопроволочная или мультипроволочная, с жилой в форме цилиндра или сектора, 1-2 класса согласно ГОСТу 22483.
    Изоляция – из поливинилхлоридной композиции пониженной пожарной опасности и повышенной холодостойкости. Изолированные проводники обозначены различными цветами. Изоляционное покрытие жил-нейтралей (N) изготавливается в синем цвете. Изоляционное покрытие заземляющих жил (PE) изготавливается в 2-х цветах (зелено-желтой маркировки).
    Скрутка – жилы с изоляционным покрытием двух-, трех-, четырех- пятижильных кабелей скручены; двух-, 3 и 5-проводниковые кабельные изделия имеют жилы с одинаковой величиной сечения, 4-проводниковые - все жилы с одинаковыми показателями сечения или 1 жилу с меньшим (заземляющую жилу или нейтраль).
    Оболочка – из поливинилхлоридного полимерного пластиката повышенной устойчивости к возгоранию и повышенной холодостойкости.

    Сфера использования кабеля ВВГнг(A)-LS-ХЛ 5x70-1:

    Кабели успешно применяются для осуществления процессов как передачи, так и последующего распределения электричества в стационарных электротехустановках, которые рассчитаны на 0,66-1 кВ номинального переменного тока и частоты до 50 Гц.
    Следует учесть, что при использовании кабелей в электросетях переменного тока их нейтраль должна быть изолирована или заземлена. При этом общая длительность функционирования при коротком 1-фазном замыкании не должна превышать 8 часов, общая годовая продолжительность работы в подобном режиме - не больше 125 часов.
    Допускается монтаж кабельных изделий на любых, в т.ч. отвесных участках, причем разность уровней на трассе прокладки может быть проигнорирована.
    Сфера применения кабелей - общепромышленная сфера, как для внутренних потребителей, так и для зарубежных.
    Использование кабельной продукции не ограничено для взрывоопасных зон, относящихся к классам В1 и В1-а.

    Спецификация кабеля ВВГнг(A)-LS-ХЛ 5x70-1:

    Класс пожароопасности в соответствии с ГОСТ 31565-2012: П1б.8.2.2.2.
    Исполнение по климату ХЛ по ГОСТ 15150.
    Разность температуры функционирования от - 60 °С до 50 °С.
    Относительный показатель содержания влаги в воздухеxа при нагреве до 35 °С до 98 %.
    Без предшествующего обогрева кабеля монтаж осуществляется при нагреве не менее -15 °С.
    Минимальный радиус изгибанияниянияниянияния кабельных изделий при монтаже:
    - одножильные - не менее 10 наружныx диаметров;
    - многожильные - не менее 7,5 наружныx диаметров.
    Не распространяет горение по категории «А» при прокладке в пучках.
    образование дыма при горении\/тлении не может приводить к уменьшению светопроницаемости в камере для испытаний больше, чем на 50 %.
    Температура нагрева проводника при длительных нагрузках не должна превышать 70 °С.
    Предельная эксплуатационная температура нагрева проводников при токаx короткого замыкания не более 160 °С. Длительность короткого замыкания не может быть более 5 с.
    Допустимый нагрев жил кабельных изделий при перегрузках не больше 90 °С.
    Предельная температура токопроводящиx жил кабелей по условию невозгорания кабеля при коротком замыкании 400 °С.
    Нормированная (строительная) длина продукции определяется при заказе.
    Период работоспособности 30 лет с даты производства кабелей.
    Гарантийный период работы 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты производства.
    Период эксплуатации:
    - на открытых пространствах - не больше 24 месяцев;
    - под защитой навеса - не больше 5 лет;
    - в помещениях под крышей - до 120 месяцев.

    Характеристики

    Вес (масса кабеля), кг за 1 км
    4276.3
    Нормативный документ
    ТУ 16.К73.079-2007
    Оболочка
    ПВХ
    Диаметр, мм
    38,2
    Сечение, мм2
    10; 16; 6; 2,5; 1,5; 4

    Производители

    Производители Электрокабель, Томсккабель
