Кабель ВВГнг(A)-LS-ХЛ 4x25-1
Под заказ
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Указана оптовая цена. Цена зависит от производителя и объема закупки. Уточните цену и наличие в отделе продаж info@elmarts.ru. Стоимость и изображение не являются публичной офертой.
Обозначение маркировки кабеля ВВГнг(A)-LS-ХЛ 4x25-1:
В - изоляция изготовленная из поливинилхлоридного полимерного пластиката, устойчивого к возгораниюВ - внешний слой из поливинилхлоридного полимерного пластиката повышенной пожаробезопасности
Г - не содержит защитных покровов
нг(A) - индекс «не распространяющий горение по категории А»
LS - пониженные величины выделения дыма и газа в процессе возгорания и тления
хл - исполнение по климату (холодостойкий)
4 - число проводящих ток жил
25 - сечение проводников
1 - расчетное напряжение, кВ

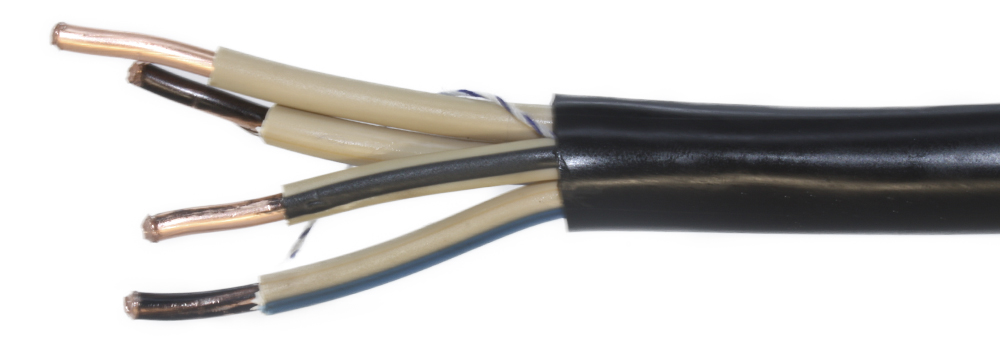

Строение кабеля ВВГнг(A)-LS-ХЛ 4x25-1:
Проводник – медная, монопроволочная или мультипроволочная, с жилой в форме цилиндра или сектора, 1-2 класса согласно ГОСТу 22483.Изоляция – из поливинилхлоридной композиции пониженной пожарной опасности и повышенной холодостойкости. Изолированные проводники обозначены различными цветами. Изоляционное покрытие жил-нейтралей (N) изготавливается в синем цвете. Изоляционное покрытие заземляющих жил (PE) изготавливается в 2-х цветах (зелено-желтой маркировки).
Скрутка – жилы с изоляционным покрытием двух-, трех-, четырех- пятижильных кабелей скручены; двух-, 3 и 5-проводниковые кабельные изделия имеют жилы с одинаковой величиной сечения, 4-проводниковые - все жилы с одинаковыми показателями сечения или 1 жилу с меньшим (заземляющую жилу или нейтраль).
Оболочка – из поливинилхлоридного полимерного пластиката повышенной устойчивости к возгоранию и повышенной холодостойкости.
Сфера использования кабеля ВВГнг(A)-LS-ХЛ 4x25-1:
Кабели успешно применяются для осуществления процессов как передачи, так и последующего распределения электричества в стационарных электротехустановках, которые рассчитаны на 0,66-1 кВ номинального переменного тока и частоты до 50 Гц.Следует учесть, что при использовании кабелей в электросетях переменного тока их нейтраль должна быть изолирована или заземлена. При этом общая длительность функционирования при коротком 1-фазном замыкании не должна превышать 8 часов, общая годовая продолжительность работы в подобном режиме - не больше 125 часов.
Допускается монтаж кабельных изделий на любых, в т.ч. отвесных участках, причем разность уровней на трассе прокладки может быть проигнорирована.
Сфера применения кабелей - общепромышленная сфера, как для внутренних потребителей, так и для зарубежных.
Использование кабельной продукции не ограничено для взрывоопасных зон, относящихся к классам В1 и В1-а.
Спецификация кабеля ВВГнг(A)-LS-ХЛ 4x25-1:
Класс пожароопасности в соответствии с ГОСТ 31565-2012: П1б.8.2.2.2.Исполнение по климату ХЛ по ГОСТ 15150.
Разность температуры функционирования от - 60 °С до 50 °С.
Относительный показатель содержания влаги в воздухеxа при нагреве до 35 °С до 98 %.
Без предшествующего обогрева кабеля монтаж осуществляется при нагреве не менее -15 °С.
Минимальный радиус изгибанияниянияниянияния кабельных изделий при монтаже:
- одножильные - не менее 10 наружныx диаметров;
- многожильные - не менее 7,5 наружныx диаметров.
Не распространяет горение по категории «А» при прокладке в пучках.
образование дыма при горении\/тлении не может приводить к уменьшению светопроницаемости в камере для испытаний больше, чем на 50 %.
Температура нагрева проводника при длительных нагрузках не должна превышать 70 °С.
Предельная эксплуатационная температура нагрева проводников при токаx короткого замыкания не более 160 °С. Длительность короткого замыкания не может быть более 5 с.
Допустимый нагрев жил кабельных изделий при перегрузках не больше 90 °С.
Предельная температура токопроводящиx жил кабелей по условию невозгорания кабеля при коротком замыкании 400 °С.
Нормированная (строительная) длина продукции определяется при заказе.
Период работоспособности 30 лет с даты производства кабелей.
Гарантийный период работы 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты производства.
Период эксплуатации:
- на открытых пространствах - не больше 24 месяцев;
- под защитой навеса - не больше 5 лет;
- в помещениях под крышей - до 120 месяцев.
Характеристики
Вес (масса кабеля), кг за 1 км
|
1557 |
Нормативный документ
|
ТУ 16.К73.079-2007 |
Оболочка
|
ПВХ |
Диаметр, мм
|
24,9 |
Сечение, мм2
|
10; 16; 6; 2,5; 1,5; 4 |
