Кабель ВВГЭнг(A) 5х16(ож)-0,66 (A)

Обозначение маркировки кабеля ВВГЭнг(A) 5х16(ож)-0,66 (A):

В - для изоляции проводников использован ПВХ пластикат
В - внешний слой, материалом для которого послужил ПВХ пластикат
Г - без защитной оболочки
Э - Экранированный
нг - оболочка из поливинилхлоридного полимер-пластиката со сниженным уровнем горючести

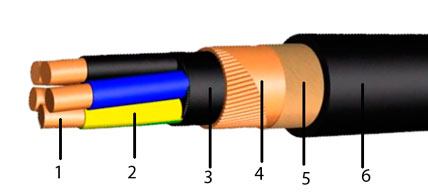

Строение кабеля ВВГЭнг(A) 5х16(ож)-0,66 (A):

1.Проводник - изготовлен из меди.
2.Изоляционный слой - произведен из ПВХ пластиката
Многожильные кабели
Трех- и четырехжильные кабели скручены в сердечник вокруг жгута ,экструдированного из поливинилхлоридного полимерного пластиката, или ПВХ пластиката пониженной горючести, или поливинилхлоридной композиций пониженной пожароопасности, или невулканизированной резины.
3. Поясной изоляционный слой - с заполнением из поливинилхлоридной композиции пониженной пожароопасности
моножильные кабельные изделия:
- Поверх изолированной жилы одножильных кабелей всех марок наложена экс-трудированная поясной изоляционный слой толщиной не менее 1,5 мм, поверх которой на-ложен слой обмоткой не менее 0,2 мм из лент электропроводящей кабельной бумаги или электропроводящей полимерной ленты
4. Экран - из проволок и спирально наложенной ленты. В зависимости от производителя/нормативного документа (ГОСТ, ТУ и пр), экран может быть как медный, так и алюминиевый;
5. Оболочка из полимерного композита со сниженным уровнем горючести

Применение кабеля ВВГЭнг(A) 5х16(ож)-0,66 (A):

Кабели предназначенны для передачи и распределения электрической энергии в стационарных электротехнических установках, где требуется высокий уровень электрической и механической защиты,на номинальное переменное напряжение до 1 кВ номинальной частотой 50Гц.
Кабели предназначены для одиночной и групповой прокладки в производственных помещениях.

Спецификация кабеля ВВГЭнг(A) 5х16(ож)-0,66 (A):

-вид исполнения по климату УХЛ и Т, 1-5 категории размещения согласно ГОСТу 15150-69
-Кабели стойки к воздействию окружающей среды от - 50°С до + 50°С
-кабель устойчив к влиянию воздуха влажностью не более 98% при нагреве воздуха не более 35°С
-температура нагрева проводника при длительных нагрузках не должна превышать: 70°С
Кабели не должны распространять горение при испытании в пучках по категории А.
Период эксплуатации кабельного изделия ВВГЭнг(A) 5х16(ож)-0,66 (A) - 30 лет при соблюдении требований по транспортированию, хранению, прокладке (монтажу) и эксплуатации.
