Кабель ВВГЭнг(A)-LS 3x25-0,66

Обозначение маркировки кабеля ВВГЭнг(A)-LS 3x25-0,66:

В - для изоляции проводников использован ПВХ пластикат
В - внешний слой, материалом для которого послужил ПВХ пластикат
Г - без защитной оболочки
Э - Экранированный
нг-LS - изоляция проводников и оболочка изготовлены из ПВХ пластиката повышенной устойчивости к воспламенению и пониженным выделением дыма и газа
3 - число проводящих ток жил
25 - сечение проводников
0,66 - расчетное напряжение, кВ

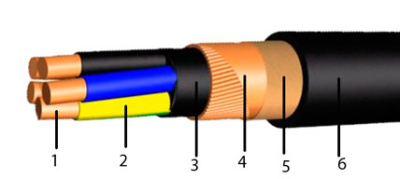

Строение кабеля ВВГЭнг(A)-LS 3x25-0,66:

1.Проводник – медная или изготовленная из алюминия, состоящая из одной или нескольких проволок, закрепленных в форме круга или секторами, 1 или 2 класса по ГОСТ 22483.

2.Изоляция – из полимерного ПВХ со сниженным уровнем опасности возникновения пожара.

3.Скрутка- жилы с изоляционным покрытием двух, трех- и четырехжильные кабелей скручены. Жилы трех- и четырехжильных кабелей скручены вокруг жгута , экструдированного из поливинилхлоридного полимерного пластиката , или ПВХ пластиката пониженной горючести, или поливинилхлоридной композиций пониженной пожароопасности, или невулканизированной резины.
3. Поясной изоляционный слой - из поливинилхлоридной композиции пониженной пожароопасности. В одножильных кабелях поверх изоляции накладывается обмотка из электропроводящей кабельной бумаги или электропроводящей полимерной ленты.
4. Экран - из проволок и спирально наложенной ленты. В зависимости от производителя/нормативного документа (ГОСТ, ТУ и пр), экран может быть как медный, так и алюминиевый;
5. Оболочка –из поливинилхлоридной композиции пониженной пожароопасности

Применение кабеля ВВГЭнг(A)-LS 3x25-0,66:

Кабели предназначенные для передачи и распределения электрической энергии в стационарных электротехнических установках, где требуется высокий уровень электрической и механической защиты, на номинальное переменное напряжение до 1000 В номинальной частотой 50Гц
Кабели предназначены для одиночной и групповой прокладки в производственных помещениях

Спецификация кабеля ВВГЭнг(A)-LS 3x25-0,66:

-исполнение по климату УХЛ и Т, категории размещения 1 и 5 в соответствии с ГОСТ 15150-69
-Кабели стойки к воздействию окружающей среды от - 50°С до + 50°С
-кабель устойчив к влиянию воздуха влажностью не более 98% при нагреве воздуха не более 35°С
-температура нагрева проводника при длительных нагрузках не должна превышать - 70°С

- Кабели, не распространяют горение при испытании в пучках по категории А.
- светопроницаемость при задымлении в результате горения кабеля снижается не более чем на 50%.
-период эксплуатации кабельного изделия ВВГЭнг(A)-LS 3x25-0,66 - более тридцати лет при соблюдении требований по транспортированию, хранению, прокладке (монтажу) и эксплуатации.
