Кабель ВВГЭнг(A)-ХЛ 3х2,5-1

Обозначение маркировки кабеля ВВГЭнг(A)-ХЛ 3х2,5-1:

В - изоляция из полимерного ПВХ со сниженными показателями горючести
В - внешний слой, изготовленный из поливинилхлоридного полимерного пластиката, не подверженного горению
Г - без защитной оболочки
Э - экранированный
нг(A) - не распространяет горение по категории «А»
ХЛ - исполнение по климату кабельного изделия
3 - число проводящих ток жил
2,5 - сечение токопроводящих жил
1 - расчетное напряжение, кВ

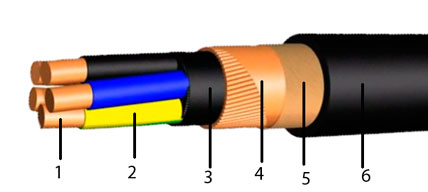

Строение кабеля ВВГЭнг(A)-ХЛ 3х2,5-1:

Жила, проводящая ток, - из меди, моно- или мультипроволочная, имеющая круглую или секторную форму, 1-2 класса гибкости согласно ГОСТу 22483
Изоляция - из холодостойкого поливинилхлоридного полимер-пластиката. Изолированные проводники обозначены различными цветами.
Повив - изолированная пара токопроводящих жил двух-, трех-, 4-х и 5-ти жильных кабельных изделий скручены; двух - трех- и пятижильные кабели имеют жилы одинакового сечения; 4-проводниковые кабельные изделия имеют жилы с одинаковой величиной сечения или 1 жилу с меньшим
внутренний защитный слой - из холодостойкого поливинилхлоридного полимер-пластиката со сниженным уровнем пожарной опасности. Внутренний защитный слой заполняет промежутки, между изолированными жилами многожильного кабеля, придавая кабелю форму, близкую к круглой.
Разделительный пояс - для моножильных кабельных изделий обмотка изолированной жилы полимерными лентами.
Экран - обмотка медной лентой толщиной не менее 0,06 мм с перекрытием.
Внешний защитный слой - из холодостойкого поливинилхлоридного полимер-пластиката со сниженным уровнем пожарной опасности.

Сфера использования кабеля ВВГЭнг(A)-ХЛ 3х2,5-1:

Данный тип проводников используется в неперемещаемых установках для передачи электроэнергии в рабочих диапазонах напряжения 0,6-1 киловатт при частоте в 50 Гц.
Кабели применяются для нужд народного хозяйства и используются на промышленных и энергетических объектах и могут применяться для прокладки в кабельных эстакадах и галереях.
Кабели предназначены для монтажа группой в кабельных сооружениях и помещениях наружных (открытых) электроустановок, в том числе используются в климатических условиях с пониженной температурой до 60°С.
Предназначены для одиночной прокладки в кабельных сооружениях и помещениях наружных электроустановок, в том числе используются в климатических условиях с пониженной температурой до 60°С.

Спецификация кабеля ВВГЭнг(A)-ХЛ 3х2,5-1:

Вид исполнения по климату согласно ГОСТу 15150-69 ХЛ, категории размещения 1
диапазон температуры функционирования ХЛ от -60°С до +50°С
относительное содержание влаги в воздухе при температурном режиме +35°С до 98%
без предшествующего обогрева кабеля монтаж осуществляется при нагреве не менее 30°С
переменное напряжение при испытаниях на частотах 50 Гц:
- на электронапряжение 0,66 кВ 3 кВ
- на электронапряжение 1 кВ 3,5 кВ
минимальный радиус изгибаниянияний при прокладке и монтаже:
- одножильных кабелей - 10 диаметров по наружной оболочке кабельного изделия
- многожильных кабелей - 7,5 внешних диаметров кабельного изделия
длительно допустимый нагрев жил при работе не больше 70°С
Допустимые усилия при тяжении кабелей по трассе прокладки - не более 50 Н/мм²
гарантийный период эксплуатации - 60 месяцев с даты эксплуатационного ввода кабелей.
Период работоспособности - 30 лет.
