Кабель ВБШвнг(A)-LSLTx 3х6(ож)-0,66

Обозначение маркировки кабеля ВБШвнг(A)-LSLTx 3х6(ож)-0,66:

В - Изоляция – из поливинилхлоридного полимерного пластиката повышенной устойчивости к возгоранию
Б - Броня – из 2 стальных лент, прошедших прцедуру цинкования
Швнг-LS - защищающий шланг – поверх брони из поливинилхлоридного полимерного пластиката повышенной устойчивости к возгоранию.
LTx - C низкой токсичностью продуктов горения
(А) - тип продукции в зависимости от показателей пожароопасности
3 - число проводящих ток жил
6 - сечение токопроводящих жил
ож - бесшовная жила
0,66 - расчетное напряжение, кВ

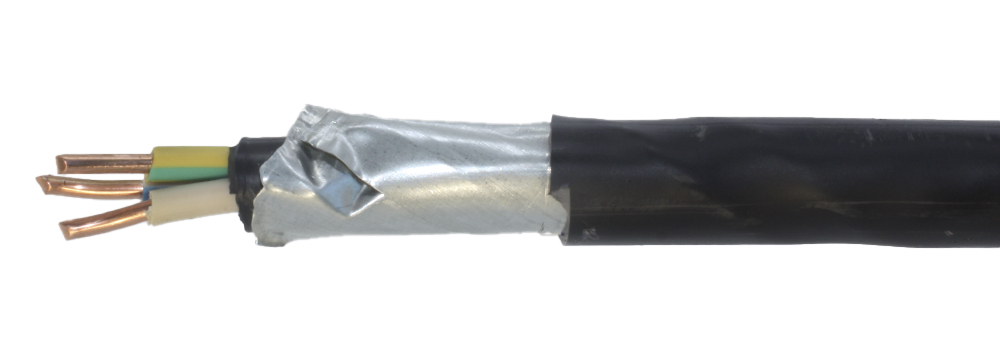

Строение кабеля ВБШвнг(A)-LSLTx 3х6(ож)-0,66:

1. Проводник – медная, монопроволочная или мультипроволочная, с жилой в форме цилиндра или сектора, 1-2 класса согласно ГОСТу 22483-77.
2. Изоляция – из полимерного ПВХ-пластиката со сниженным уровнем пожарной опасности, изолированные проводники отличаются расцветкой.
3. Скрутка – жилы с изоляционным покрытием мультипроводниковых кабелей скручены.
4. Внутренний защитный слой – из ПВХ-полимера со сниженным уровнем горючести с заполнение междужильных промежутков.
5. Броня – из 2 стальных лент, прошедших прцедуру цинкования.
6. Защищающий шланг – поверх брони из поливинилхлоридного полимерного пластиката повышенной устойчивости к возгоранию.

Сфера использования кабеля ВБШвнг(A)-LSLTx 3х6(ож)-0,66:

кабеля ВБШвнг(A)-LSLTx 3х6(ож)-0,66 предназначены для передачи и распределения электроэнергии и электрических сигналов в стационарных установках, при номинальном переменном напряжении до 1 кВ включительно номинальной частотой 50 Гц или при постоянном напряжении до 1,5 кВ.

Спецификация кабеля ВБШвнг(A)-LSLTx 3х6(ож)-0,66:

Предназначены для эксплуатации в зданиях классов функциональной пожарной опасности Ф1-Ф3, в том числе зданиях детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусах образовательных учреждений интернатного типа и детских учреждений, гостиниц, общежитий, спальных корпусов санаториев и домов отдыха общего типа, кемпингов, мотелей, пансионатов, а также для зрелищных, клубных, спортивных сооружений, зданий организаций по обслуживанию населения, метрополитенов, а также для объектов использования атомной энергии вне гермозоны АС.
Для эксплуатации на территориях повышенной взрывоопасности класса В-1г
класс пожароопасности согласно ГОСТ Р 53315-2009 - п1б.8.2.1.2
вид исполнения по климату УХЛ, 3 и 4 категории размещения согласно ГОСТу 15150-69
диапазон температуры функционирования: от -50 ⁰С до +50 ⁰С
относительный показатель содержания влаги в воздухе при нагреве до +35 ⁰С до 98%
монтаж без необходимости проводить предварительный прогрев осуществляется при нагреве воздуха не меньше -15 ⁰С
минимальный радиус изгибанияния:
- для моножильных кабелей 10 макс. Внешних диаметров кабельного изделия;
- для мультижильных кабелей - 7,5 диаметров по наружной оболочке кабельного изделия. Внешних диаметров кабельного изделия;
не распространяет горение по категории «А» при прокладке в пучках
образование дыма при воспламенении и тлении кабельных изделий не способствует понижению светопроницаемости в камере испытания больше, чем на 50%.
Массовая доля хлористого водорода, выделяющегося при горении полимерных материалов, не более- изоляции - 100 мг/г,
- внешней оболочки и наружного шланга - 80 мг/г,
- внутренней оболочки и разделяющего слоя - 50 мг/г,
Предельная температура нагрева жил по условию невозгорания кабеля при коротком замыкании не более 350 ⁰С
нормированная (строительная) длина продукции определяется при заказе
кабельные изделия не представляют опасности для эко-системы
Срок эксплуатации кабеля ВБШвнг(A)-LSLTx 3х6(ож)-0,66 более тридцати лет при строгом следовании рекомендуемым условиям пользования, хранения и перевозки.
