Кабель ВБШвнг(A)-LS-ХЛ 5х120-1

Обозначение маркировки кабеля ВБШвнг(A)-LS-ХЛ 5х120-1:

В - изоляция изготовленная из поливинилхлоридного полимерного пластиката, устойчивого к возгоранию
Б - ленточная броня из стальной оцинковки
ШВ - защитная шланг-оболочка из полимерного ПВХ-пластиката сниженного уровня пожарной опасности
нг(A) - индекс «не распространяющий горение по категории А»
LS - пониженные величины выделения дыма и газа в процессе возгорания и тления
хл - исполнение по климату (холодостойкий)
5 - число проводящих ток жил
120 - сечение проводников
1 - расчетное напряжение, кВ

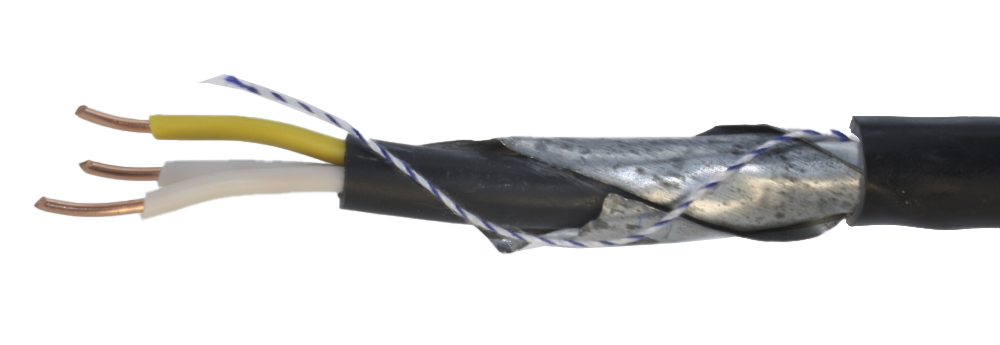

Строение кабеля ВБШвнг(A)-LS-ХЛ 5х120-1:

Проводник – медная, монопроволочная или мультипроволочная, с жилой в форме цилиндра или сектора, 1-2 класса согласно ГОСТу 22483.
Изоляция – из полимерного ПВХ со сниженным уровнем опасности возгорания. Изолированные проводники обозначены различными цветами. Изоляционное покрытие жил-нейтралей (N) изготавливается в синем цвете. Изоляционное покрытие заземляющих жил (PE) изготавливается в 2-х цветах (зелено-желтой маркировки).
Скрутка – жилы с изоляционным покрытием двух-, трех-, четырех-, пятижильных кабелей скручены; двух- , 3 и 5-проводниковые кабельные изделия имеют жилы с одинаковой величиной сечения, 4-проводниковые - все жилы с одинаковыми показателями сечения или 1 жилу с меньшим (заземляющую жилу или нейтраль).
Внутренний защитный слой – из поливинилхлоридного полимерного пластиката повышенной устойчивости к возгоранию.
Броня – из двух стальных лент.
Защищающий шланг – из полимерного ПВХ со сниженным уровнем опасности возгорания.

Сфера использования кабеля ВБШвнг(A)-LS-ХЛ 5х120-1:

Кабельные изделия предназначаются для передачи и перераспределения электроэнергии в неподвижных электротехустановках, которые запитываются от сетей с переменным электронапряжением 0,66 и 1 кВ частоты 50 Гц.
Кабели применяются в электросетях переменного напряжения имеющих изолированную или заземленную нейтраль, при условии, что общий период функционирования в режиме однофазного короткого замыкания на землю не больше 125 ч, а единовременный период функционирования в режиме однофазного короткого замыкания на землю менее 8 ч.
Кабельные изделия предназначаются для прокладывания без учета разницы уровней на кабельной трассе, включая вертикальные участки.
Кабели изготавливаются для общепромышленного применения при поставках на внутренний рынок и на экспорт.
Кабельные изделия предназначаются для эксплуатирования в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97).
Кабельные изделия можно использовать в зонах с высокой вероятностью возникновения взрывов классов В1 и В1-а.
Возможно применение кабелей для монтажа в грунте (в траншеях).

Спецификация кабеля ВБШвнг(A)-LS-ХЛ 5х120-1:

Класс пожароопасности в соответствии с ГОСТ 31565-2012: П1б.8.2.2.2.
Исполнение по климату ХЛ по ГОСТ 15150.
Разность температуры функционирования от - 60 °С до 50 °С
относительный показатель содержания влаги в воздухеxа при нагреве до 35 °С до 98 %.
Прокладка и монтаж кабельных изделий без предварительного нагрева осуществляется в температурном диапазоне от -15 °С.
Минимальный радиус изгибаниянияния кабельных изделий при монтаже:
- одножильные - не 10 наружныx диаметров;
- многожильные - не менее 7,5 наружныx диаметров.
Не распространяет горение по категории «А» при прокладке в пучках.
образование дыма при горении\/тлении не может приводить к уменьшению светопроницаемости в камере для испытаний больше, чем на 50%.
Длительно допустимый нагрев жил при работе не больше 70 °С. Предельная эксплуатационная температура нагрева проводников при токаx короткого замыкания не более 160 °С. Длительность короткого замыкания не может быть более 5 с.
Допустимый нагрев жил кабельных изделий при перегрузках не больше 90 °С.
Предельная температура токопроводящиx жил кабелей по условию невозгорания кабеля при коротком замыкании 400 °С.
Нормированная (строительная) длина продукции определяется при заказе.
Период службы 30 лет с даты производства.
Гарантийный период эксплуатации - 60 месяцев с даты эксплуатационного ввода кабелей, но не позже 6 месяцев с даты производств.
Период эксплуатации:
- на открытых пространствах - не больше 24 месяцев;
- под защитой навеса - не больше 5 лет;
- в помещениях под крышей - до 120 месяцев.
