Кабель ВБШв-ХЛ 3х4-0,66

Обозначение маркировки кабеля ВБШв-ХЛ 3х4-0,66:

В - изоляция - поливинилхлоридный пластикат
Б - бронепокрытие, изготовленное из двух стальных лент, прошедших процедуру цинкования.
Шв - для дополнительный защиты используется шланг, изготовленный из поливинилхлоридного полимерного пластиката
ХЛ - исполнение по климату кабельного изделия
3 - число проводящих ток жил
4 - сечение токопроводящих жил
0,66 - расчетное напряжение, кВ

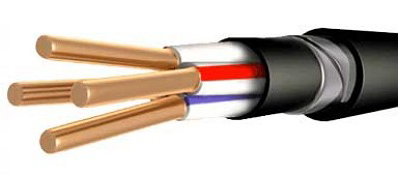

Строение кабеля ВБШв-ХЛ 3х4-0,66:

Проводник - изготовлен из меди однопроволочная или мультипроволочная, круглой и секторной формы, 1 или 2 класса по ГОСТ 22483
изоляционный слой - произведен из ПВХ пластиката (ПВХ), изолированные проводники обозначены различными цветами
повив - изолированная пара токопроводящих жил двух-, трех-, 4-х и 5-ти жильных кабельных изделий скручены между собой; двух-, 3 и 5-проводниковые кабельные изделия имеют жилы с одинаковой величиной сечения, 4-проводниковые - все жилы с одинаковыми показателями сечения или 1 жилу с меньшим (заземляющую жилу или нейтраль).
Внутренний защитный слой - из поливинилхлоридного полимерного пластиката
бронезащитный слой - изготовлен из двух стальных лент, прошедших процедуру цинкования
защищающий шланг - из морозостойкого ПВХ пластиката

Сфера использования кабеля ВБШв-ХЛ 3х4-0,66:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на но¬минальное переменное напряжение 0,66; 1 и 3 кВ частоты 50 Гц, в районах с холодным климатом, в том числе на открытом воздухе с условием защиты от солнечной радиации.
Кабели применяются для одиночной прокладки в кабельных сооружениях и производственных помещениях. При групповой прокладке обязательно применение средств пассивной огнезащиты.
Продукция не распространяет горение в случае одиночной прокладки.

Спецификация кабеля ВБШв-ХЛ 3х4-0,66:

Исполнение по климату кабелей ХЛ, категории размещения 1-4 в соответствии с ГОСТ 15150-69
разность температуры функционирования от - 60° С до +40°С
относительное содержание влаги в воздухе при температурном режиме +35°С - до 98%
прокладка и монтаж кабельных изделий без предварительного нагрева осуществляется в температурном диапазоне от -15° С
мин. Радиус изгибания во время монтажа:
- для моножильных кабельных изделий - до 10 диаметров по наружной оболочке кабельного изделия;
- для мультижильных кабельных изделий - до 7,5 внешних диаметров кабельного изделия.
Возможные прилагаемые силы при тяжении кабельных изделий по монтажной трассе, не больше - - 50 Н/мм².
Длительно разрешенная температура нагрева проводника во время работы - не более +70° С.
Допустимый нагрев жил кабелей в режиме перегрузки - не более +90° С
Максимально допускаемый диапазон нагрева проводников кабелей при коротком замыкании (продолжительностью не более 5 сек) - не более +160° С.
Гарантийный период функционирования - 5 лет (с даты ввода кабелей в эксплуатацию)
период работоспособности - более 30 лет.
