Кабель ТСВнг(A)-LS 5х2х0,4

Обозначение маркировки кабеля ТСВнг(A)-LS 5х2х0,4:

Т - Телефонный
С - Станционный
Внг-LS - изоляция проводников и оболочка изготовлены из ПВХ пластиката повышенной устойчивости к воспламенению и пониженным выделением дыма и газа
5 - число пар
2 - жилы скручены в пары
0,4 - диаметр токопроводящей жилы

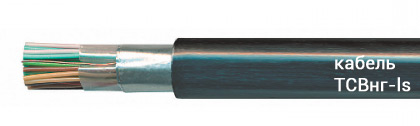

Строение кабеля ТСВнг(A)-LS 5х2х0,4:

1. Проводники эл. тока однопроволочные из медной мягкой круглой проволоки номинальным диаметром 0,4-0,5 мм
2. Изоляция кабеля ТСВнг-LS – полимерный ПВХ-пластикат пониженной пожароопасности
3. Изолированные проводники имеют парную скрутку или тройки однонаправленной скрутки с шагом не более 100мм или разнонаправленной скруткой со средним шагом скрутки на одном периоде скрутки не более 100мм с переходными прямолинейными участками не более 500мм.
4. Пары (тройки) скручены в элементарные пучки, содержащие 5 или 10 пар(троек).На элементарный пучок наложена по открытой спирали скрепляющий обмоточный слой из цветных хлопчатобумажных или синтетических нитей или лент.
5. Элементарные пучки и пары кабеля скручены в сердечник однонапрвленной или разнонаправленной скруткой.В наружном повиве сердечника имеется счетный и направляющий элементарные пучки, отличающиеся цветом скрепляющей нити или ленты. Счетный элементарный пучок обмотан скрепляющией нитью или лентой красного цвета, направляющий – синего(зеленого) цвета.
6. Поверх скрученного сердечника наложена продольно или спирально с перекрытием поясной изоляционный слой из полиэтилентерефталатной или поливинилхлоридной ленты.
7. Экран наложен спирально с перекрытием из алюминиевой ленты.
8. Оболочка из поливинилхлоридного полимер-пластиката со сниженным уровнем пожарной опасности. Цвет оболочки серый или черный.

Применение кабеля ТСВнг(A)-LS 5х2х0,4:

Кабель предназначен для монтажа низкочастотного станционного оборудования общепромышленного применения при постановках на внутренний рынок и на экспорт, для эксплуатации в системах АС, вне гермозоны, классов 3 и 4 по классификации ОПБ 88/97 (ПНАЭ Г – 01-011).

Технические характеристики кабеля ТСВнг(A)-LS 5х2х0,4:
- Кабель изготавливается в климатическом исполнении В, категория размещения 4 в соответствии с ГОСТ 15150-69.
-эл. Сопротивление проводника постоянному току, определенное для длины 1000 м и температуры 200 С, Ом, не более, для жилы диаметром:
- 0,4 мм 148
- 0,5мм 95,9
- Омическая асимметрия жил в рабочей паре , %, не более 2,0
- - Кабели ТСВнг-LS стойки к воздействию повышенной температуры окружающей среды: до 50°С
- Кабели стойки к воздействию пониженной температуры окружающей среды: до минус 20°С
- относительное содержание влаги в воздухе при температурном режиме до 350С,% 98
- наименьший период эксплуатации кабеля ТСВнг(A)-LS 5х2х0,4 при соблюдении условий транспортирования, хранения,прокладки(монтажа) и эксплуатации - 30 лет.
- гарантийный период работы кабеля ТСВнг(A)-LS 5х2х0,4 – 3 года.
