Кабель СПОЭВнг(А)-HF 24х1

Обозначение маркировки кабеля СПОЭВнг(А)-HF 24х1:

С — Судовой. Кабель предназначен для использования на судах морского и речного флота, а также на береговых и плавучих сооружениях.
ПО — Изоляция из облучённого (сшитого) полиэтилена. Обеспечивает высокие электрические и механические свойства, стойкость к нагреву и маслам.
Э — Общий экран в виде оплётки из медных лужёных проволок. Защищает цепи от электромагнитных помех и снижает излучение собственных помех.
В — Наружная оболочка из маслостойкой безгалогенной полимерной (резиновой) композиции. Стойка к маслам, морской воде и механическим воздействиям.
нг(А) — Не распространяет горение при групповой (пучковой) прокладке по категории «А». Высший показатель пожарной безопасности для кабелей, прокладываемых в пучках.
HF — Halogen Free (безгалогенный). При горении и тлении не выделяет коррозионно-активных галогенсодержащих газов, что повышает безопасность людей и оборудования.
24 — число проводящих ток жил
1 — сечение токопроводящих жил, мм²

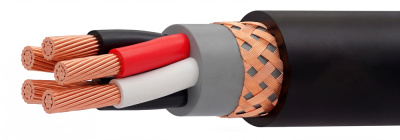

Строение кабеля СПОЭВнг(А)-HF 24х1:

Проводник — медная, однопроволочная или многопроволочная (класс 1 или 2 по ГОСТ 22483).
Изоляционный слой — из облучённого / сшитого полиэтилена (ПО) с улучшенными диэлектрическими свойствами.
Экран — общий экран в виде оплётки из медных лужёных проволок (Э).
Оболочка — из маслостойкой безгалогенной композиции (В, HF).

Сфера использования кабеля СПОЭВнг(А)-HF 24х1:

Судовые экранированные безгалогенные кабели для стационарной прокладки и присоединения к токоприёмникам на судах морского и речного флота, береговых и плавучих сооружениях. Применяются в силовых и осветительных сетях, цепях управления, контроля, сигнализации, связи и межприборных соединений. Экранирование снижает влияние электромагнитных помех. Кабель не распространяет горение (категория А) и не выделяет коррозионно-активных галогенсодержащих газов (HF), что повышает безопасность экипажа, пассажиров и оборудования. В отличие от исполнения FRHF, данный кабель не имеет требования огнестойкости (сохранения работоспособности в пламени).

Спецификация кабеля СПОЭВнг(А)-HF:

• Материалы изоляции и оболочки не содержат галогенов (HF); при горении и тлении не выделяют коррозионно-активных газообразных продуктов (испытания по ГОСТ IEC 60754).
• Не распространяет горение при пучковой прокладке по категории «А» (МЭК 60332-3-22).
• Общий экран (оплётка из медных лужёных проволок) для защиты от ЭМП.
• Кабели стойки к синусоидальной вибрации, механическим ударам с пиковым ускорением до 10000 (1000) м/с² (q).
• Стойки к радиальному гидростатическому давлению (типично до 2–5 МПа в зависимости от исполнения), к воздействию повышенной влажности (до 98–100% при 35°С).
• Температурный диапазон эксплуатации: ориентировочно от –50°С до +60°С (уточняется по ТУ производителя).
• Стойки к воздействию солёной морской воды, масел и плесени.
• Расчётное напряжение: силовые — 0,6/1 кВ; контрольные — 0,45/0,75 кВ (частота до 400 Гц).
• Минимальная температура прокладки (без предварительного подогрева): –15°С (для отдельных исполнений ниже).
• Максимально допустимый длительный нагрев жил: 85°С.
• Предельный нагрев при коротком замыкании: 250°С (в течение 1 с).
• Электрическое сопротивление изоляции: не менее 100 МОм·км.
• Испытательное переменное напряжение: для силовых — 3500 В (50 Гц, 5 мин); для контрольных — 2500 В.
• Минимальный радиус изгиба при монтаже: ориентировочно 6 наружных диаметров кабеля (уточняется по ТУ).
• Срок службы: не менее 30 лет (по ТУ производителя может быть выше).
• Гарантийный срок эксплуатации: обычно не менее 5 лет (зависит от ТУ производителя).
