Кабель ПвВГЭ 3х1,5(ож)-0,66

Обозначение маркировки кабеля ПвВГЭ 3х1,5(ож)-0,66:

Пв - изоляционный материал - СПЭ
В - внешний слой, материалом для которого послужил ПВХ пластикат
Г - без защитной оболочки
Э - меднопроволочный экран и медной ленты, наложенной по спирали или медной фольги (в зависимости от конструкции кабеля)
3 - число проводящих ток жил
1,5 - сечение токопроводящих жил
ож - бесшовная жила
0,66 - расчетное напряжение, кВ

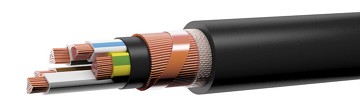

Строение кабеля ПвВГЭ 3х1,5(ож)-0,66:

1.Проводник – медная или алюминиевая
2.Изоляция – из поливинилхлоридного полимерного пластиката.
Многожильные кабели
Трех- и четырехжильные кабели скручены в сердечник вокруг жгута ,экструдированного из поливинилхлоридного полимерного пластиката , или ПВХ пластиката пониженной горючести, или поливинилхлоридной композиций пониженной пожароопасности, или невулканизированной резины.
3. Поясной изоляционный слой - с заполнением из поливинилхлоридного полимерного пластиката.
Моножильные кабельные изделия :
- Поверх изолированной жилы одножильных кабелей всех марок наложена экструдированная поясной изоляционный слой толщиной не менее 1,5 мм, поверх которой наложен слой обмоткой не менее 0,2 мм из лент электропроводящей кабельной бумаги или электропроводящей полимерной ленты
4.Экран – меднопроволочные и медной ленты, наложенной по спирали.
5.Разделительный пояс - из крепированной или кабельной бумаги, или прорезиненной ткани или пластмассовой ленты.
В кабелях с индексом «г» допускается наложение разделительного слоя из водоблокирующей ленты.
6.Оболочка – из поливинилхлоридного полимерного пластиката.

Сфера использования кабеля ПвВГЭ 3х1,5(ож)-0,66:

Кабельные изделия предназначаются для передачи и перераспределения электроэнергии в неподвижных электротехустановках, требующих высокого уровня электро- и мехзащиты и работающих с номиналом переменного напряжения 1 кВ (50 Гц).
Кабельные изделия допускаются для одиночного и группового прокладывания кабель-трасс в производственных помещениях.

Спецификация кабеля ПвВГЭ 3х1,5(ож)-0,66:

-вид исполнения по климату УХЛ и Т, 1-5 категории размещения согласно ГОСТу 15150-69
-Кабели стойки к воздействию окружающей среды от - 50°С до + 50°С
-кабель устойчив к влиянию воздуха влажностью не более 98% при нагреве воздуха не более 35°С
-температура нагрева проводника при длительных нагрузках не должна превышать - 90°С

Кабель не распространяет горение при одиночной прокладке

- период эксплуатации кабельного изделия ПвВГЭ 3х1,5(ож)-0,66 - более тридцати лет при соблюдении требований по транспортированию, хранению, прокладке (монтажу) и эксплуатации
