Провод ПГВА 0,5

Обозначение маркировки провода ПГВА 0,5:

П - Провод
Г - Гибкий
В - изоляция изготовленная из ПВХ пластиката
А - Автотракторный
0,5 - сечение токопроводящих жил

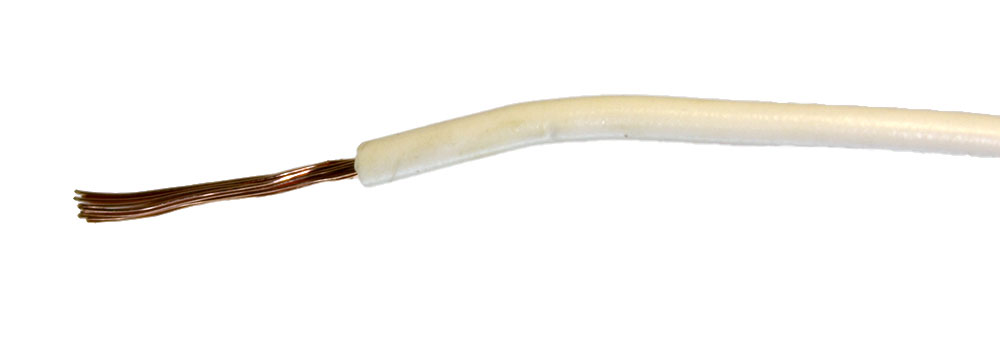

Элементы констркуции провода ПГВА 0,5:

1. Проводник.
2. Изоляция - поливинилхлоридный пластикат.

Спецификация

- провод автотракторный с поливинилхлоридной изоляцией в соответствии с СТ ТОО 38480617-18-2006;
- предельно допустимая рабочая температура -50°С до + 70°С;
- электрическое сопротивление токопроводящей жилы на длине 1 км (не более), для жилы сечением:
- 0,5 мм2 - 37,1 Ом;
- 0,75 мм2 - 24,7 Ом;
- 1,0 мм2 - 18,5 Ом;
- 1,5 мм2 - 12,7 Ом;
- 2,0 мм2 - 9,4 Ом;
- расчетное напряжение - до 48 В;
- электрическое сопротивление изоляции на длине 1 км - не менее 3,0 мОм;
- минимальный радиус изгибаниянияния, не менее 10-кратного значения минимального размера провода.

Структура провода

- проводник изготовленный из меди по ТУ 662 РК-3812-4-134-00 класса 3 и 4 в соответствии с ГОСТ 22483-77;
- изоляция проводниковы* из ПВХ пластиката в соответствии с ГОСТ 5960-77;
- расцветка провода в соответствии с с СТ ТОО 38480617-18-2006:
- белый (неокрашенный) (Б);
- желтый (Ж);
- оранжевый (О);
- красный или бордовый (К);
- розовый (Р);
- синий или голубой (Г);
- зеленый (З);
- коричневый (Кч);
- черный (Ч);
- фиолетовый (Ф).

*По заказу потребителя цвет изоляции провода может быть любым!
*Допускается двухцветная изоляция в виде продольных полос.

Применение провода ПГВА 0,5:
Провод предназначен для соединения автотракторного электрооборудования и приборов на напряжение до 48В.
