Кабель ПБПнг(A)-HF 3х2,5-0,66

Обозначение маркировки кабеля ПБПнг(A)-HF 3х2,5-0,66:

П - изоляция проводников из полимер-композита, без содержания веществ-галогенов
Б - бронепокров, изготовленный из двух прочных стальных лент
П - оболочка из безгалогеновой полимерной композиции
нг(A) - без распределения возгорания, в случае групповой прокладки по категории «А»
HF - не выделяет летучих коррозийных соединений при пожаре
3 - число проводящих ток жил
2,5 - сечение токопроводящих жил
0,66 - расчетное напряжение, кВ

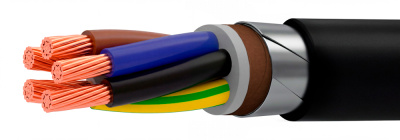

Строение кабеля ПБПнг(A)-HF 3х2,5-0,66:

Проводник - изготовлен из меди, одно- или мультипроволочная, соответствует классу 1 или 2 по ГОСТ 22483.
Изоляция - из безгалогеновой полимерной композиции.
Тип скрутки - сердечник, скрученный из изолированных проводников. Изолированные проводники обозначены различными цветами. Изоляционное покрытие жил-нейтралей синего колера. Изоляционное покрытие заземляющих жил имеет двухцветную (зелено-желтую) расцветку
внутренний защитный слой – из полимер-композита, без содержания веществ-галогенов.
Броня – из 2 стальных лент, прошедших прцедуру цинкования.
Внешний защитный слой – из полимер-композита, без содержания веществ-галогенов.

Сфера использования кабеля ПБПнг(A)-HF 3х2,5-0,66:

Кабель предназначен для прокладки в помещениях и кабельных сооружениях при наличии опасности механических повреждений при использовании.
Кабели предназначены для кабельных линий цепей питания и контроля электрооборудования атомных станций (АС), электропроводок в офисных помещениях, оснащенных компьютерной и икропроцессорной техникой, в детских садах, школах, больницах и для кабельных линий зрелищных комплексов и спортивных сооружений.

Спецификация кабеля ПБПнг(A)-HF 3х2,5-0,66:

Вид исполнения по климату в, категорий размещения 1-5 по ГОСТ 15150.
Разность температуры функционирования от - 50 °С до 50 °С.
Относительное содержание влаги в воздухе при температурном режиме 35 °С до 98 %.
Прокладка и монтаж кабельных изделий без предварительного нагрева осуществляется в температурном диапазоне от -15 °С.
Минимальный радиус изгибаниянияния кабельных изделий при монтаже:
- одножильные не меньше 10 внешних диаметров.;
- многожильные более 7,5 диаметров по наружной оболочке кабельного изделия.
Не распространяет горение по категории «А» при прокладке в пучках.
образование дыма при горении\/тлении не может приводить к уменьшению светопроницаемости в камере для испытаний больше, чем на 40 %.
Длительно допустимый нагрев жил при работе не больше 70 °С/
допускаемый диапазон нагрева проводников при токах короткого замыкания (второе значение для кабелей с токопроводящими жилами сечением более 300 мм2) - не более 160/140 °С.
Длительность короткого замыкания не может быть более 5 с.
Допустимый нагрев жил кабельных изделий при перегрузках не больше 90 °С.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании - не более 350 °С.
Строительная протяженность кабельных изделий оговаривается при оформлении заявки.
Период работоспособности при соблюдении потребителем условий транспортировки, хранения более тридцати лет.
Гарантийный период работоспособности 5 лет.
Период эксплуатации:
- на открытых площадях не больше 24 месяцев.;
- под навесной крышей не больше 5 лет.;
- в закрытых помещениях, но не больше 10 лет.
