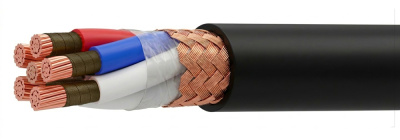

Кабель ПБПнг(А)-FRHF 2х120-0,66

Обозначение маркировки кабеля ПБПнг(А)-FRHF 2х120-0,66:

2 - число проводящих ток жил
120 - сечение токопроводящих жил
0,66 - расчетное напряжение, кВ

Строение кабеля ПБПнг(А)-FRHF 2х120-0,66:

Проводник - изготовлен из меди, однопроволочная и многопроволочная, класса 1 или 2 по ГОСТ 22483.
Обмотка – из пары лент, которые содержат слюду.
Изоляция - из безгалогеновой полимерной композиции.
Скрутка - сердечник, скрученный из изолированных жил. Изолированные жилы кабелей имеют отличительную расцветку.
Внутренний защитный слой – из полимер-композита, без содержания веществ-галогенов.
Броня – из 2 стальных лент, прошедших прцедуру цинкования.
Внешний защитный слой – из полимер-композита, без содержания веществ-галогенов.

Сфера использования кабеля ПБПнг(А)-FRHF 2х120-0,66:

Кабельные изделия предназначаются для передачи и перераспределения электроэнергии в неподвижных электротехустановках, которые запитываются от сетей с переменным электронапряжением 0,66 и 1 кВ частоты 50 Гц. Кабели применяются в электросетях переменного напряжения имеющих изолированную или заземленную нейтраль, при условии, что общий период функционирования в режиме однофазного короткого замыкания на землю не больше 125 ч, а единовременный период функционирования в режиме однофазного короткого замыкания на землю менее 8 ч.
Кабели используются для монтажа без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках; для прокладки в помещениях и кабельных сооружениях при наличии опасности механических повреждений при использовании; для одиночной или групповой прокладки (с учетом объема горючей загрузки) цепей питания электроприемников систем противопожарной защиты, операционных и реанимационно-анестезиологического оборудования больниц и стационаров, а также других электроприемников, которые должны сохранять работоспособность в условиях пожара.

Спецификация кабеля ПБПнг(А)-FRHF 2х120-0,66:

Вид исполнения по климату в, категорий размещения 3 и 4 по ГОСТ 15150.
Разность температуры функционирования от - 50 °С до 50 °С.
Относительное содержание влаги в воздухе при температурном режиме 40 °С до 98 %.
Кабели прокладываются без предшествующего нагревания в температурном диапазоне от -15 °С. Мин. Радиус изгибания во время монтажа:
- одножильные не меньше 10 внешних диаметров. кабеля;
- многожильные более 7,5 диаметров по наружной оболочке кабельного изделия. кабеля.
Продукция устойчива к влиянию плесневых грибов.
Не распространяет горение по категории «А» при прокладке в пучках.
образование дыма при горении\/тлении не может приводить к уменьшению светопроницаемости в камере для испытаний больше, чем на 40 %.
Стойкость к пламени кабельных изделий от 80 минут.
Значения показателей коррозионной активности продуктов дымо-газовыделения при горении и тлении материалов изоляции, внутренней и наружной оболочек соответствуют указанным.
Количество выделяемых газов галогенных кислот в пересчете на HCI, мг/г - не более 5.0
Проводимость водного раствора с адсорбированными продуктами дымо- и газовыделения - 10 мкСм/мм
Показатель - не менее 4.3 pH
допускаемый диапазон нагрева проводников при использовании - не более 70 °С.
Допускаемый диапазон нагрева проводников при коротком замыкании - не более 160 °С.
Длительность короткого замыкания не может быть более 5 с.
Допускаемый диапазон нагрева проводников в режиме перегрузки - не более 90 °С.
Предельная температура токопроводящих жил кабелей по условиям невозгорания кабеля при коротком замыкании - не более 400 °С.
Нормированная (строительная) длина оговаривается при заказе.
Период работоспособности при соблюдении потребителем условий транспортирования, хранения, прокладки (монтажа) и эксплуатации - не менее 40 лет.
Период эксплуатации рассчитывается с даты производства кабельных изделий.
Гарантийный период функционирования - 5 лет. (исчисляют с даты ввода кабелей в эксплуатацию, но не позднее 6 мес. с даты производства).
Период хранения кабельных изделий:
- на открытых пространствах - не больше 24 месяцев.;
- под защитой навеса - не больше 5 лет.;
- в помещениях под крышей - до 120 месяцев.
