Кабель МКЭШвнг(А)-LS 3х(2х2,5)

Кабель МКЭШвнг(А)-LS применяется для фиксированного межприборного монтажа в системах промышленной автоматики. Благодаря экранированной конструкции с витыми парами он незаменим при подключении контроллеров, датчиков и исполнительных механизмов по интерфейсам RS-485, Modbus, PROFIBUS и CAN, где требуется защита сигнала от помех. Кабель востребован в системах пожарной сигнализации на объектах с массовым пребыванием людей — в больницах, школах, торговых центрах , где пониженное дымо- и газовыделение важно для безопасной эвакуации. Допускается прокладка в каналах, туннелях, траншеях и взрывоопасных зонах .

Кабель МКЭШвнг(А)-LS 3х(2х2,5) — монтажный экранированный кабель с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности с низким дымо- и газовыделением. Предназначен для стационарной прокладки в пучках и группах в системах автоматизации, контроля и управления на промышленных и гражданских объектах, где предъявляются повышенные требования к безопасности при возгорании.

Обозначение маркировки кабеля МКЭШвнг(А)-LS 3х(2х2,5):

• МК — монтажный кабель
• Э — экранированный, наличие экрана из медных проволок
• Шв — оболочка шлангового типа из поливинилхлоридного (ПВХ) пластиката
• нг(А) — не распространяет горение при групповой прокладке, категория А (по ГОСТ Р МЭК 60332-3-22)
• LS (Low Smoke) — пониженное дымо- и газовыделение при горении и тлении

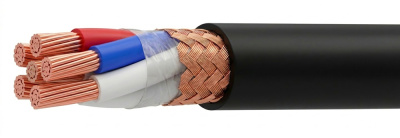

Строение кабеля МКЭШвнг(А)-LS 3х(2х2,5):

1. Медная многопроволочная токопроводящая жила из луженой оловянно-свинцовым припоем проволоки 3/4 класса: класс 4 — для ТПЖ сечением 0,35 мм²; класс 3 — для ТПЖ сечением от 0,5 до 4,0 мм²
2. Изоляция из поливинилхлоридного пластиката пониженной пожароопасности
3. Обмотка полиэтилентерефталатной плёнкой
4. Экран из медных проволок, скреплённых медной лентой
5. Внутренняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности
6. Наружная оболочка из ПВХ пластиката пониженной пожарной опасности с низким дымо- и газовыделением

Сфера использования кабеля МКЭШвнг(А)-LS 3х(2х2,5):

Кабель МКЭШвнг(А)-LS 3х(2х2,5) применяется для стационарной прокладки в системах автоматизации технологических процессов, охранно-пожарной сигнализации, диспетчерского контроля и управления на промышленных предприятиях, объектах энергетики и гражданского строительства. Кабель предназначен для прокладки в пучках и группах в кабельных сооружениях, трубах, лотках и коробах внутри зданий и сооружений, где предъявляются требования к нераспространению горения и пониженному дымо- и газовыделению. Свойство LS особенно востребовано при монтаже в закрытых, слабо вентилируемых помещениях — подвальных этажах, кабельных туннелях, технических этажах торговых центров, больниц и административных зданий, где минимизация задымлённости при пожаре критически важна для безопасной эвакуации людей.

Спецификации кабеля МКЭШвнг(А)-LS 3х(2х2,5):

Номинальное переменное напряжение: 500 В (0,5 кВ), частота 50 Гц
Допустимая температура эксплуатации: от −50°C до +70°C
Минимальная температура прокладки без предварительного подогрева: −15°C
Минимальный допустимый радиус изгиба при прокладке: не менее 6 наружных диаметров кабеля
Стойкость к воздействию повышенной относительной влажности: до 98% при температуре окружающей среды +35°C
Нераспространение горения при групповой прокладке: категория А по ГОСТ Р МЭК 60332-3-22
Срок службы: не менее 30 лет
