Кабель МКЭШвнг(A)-ХЛ 2х2х1

Обозначение маркировки кабеля МКЭШвнг(A)-ХЛ 2х2х1:

МК - кабель для монтажа
Э - общее экранирование из мягкой проволоки из меди
Шв - шланг, из поливинилхлоридного полимерного пластиката повышенной огнестойкости
нг(A) - индекс «не распространяющий горение по категории А»
ХЛ - климатеическое исполнение (холодостойкий)
2 - число пар
2 - жилы скручены в пары
1 - диаметр токопроводящей жилы

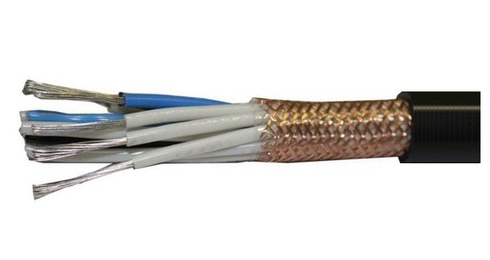

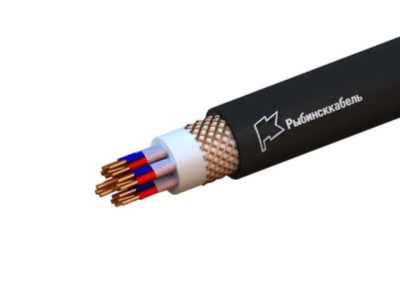

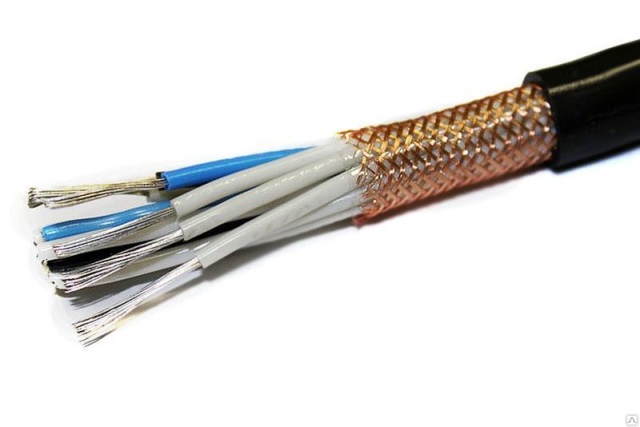

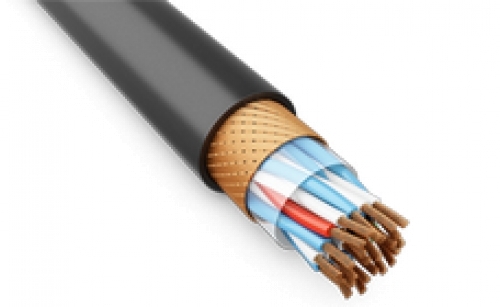

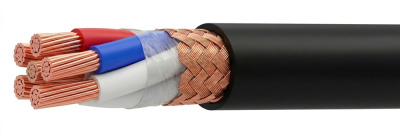

Строение кабеля МКЭШвнг(A)-ХЛ 2х2х1:

Проводник – многопроволочная, меднопроволочные, луженых оловом или оловянно-свинцовым припоем, соответствует классу 3 согласно ГОСТ 22483-77. Допускается изготовление токопроводящих жил из медных нелуженых проволок.
Изоляция - из полимерного ПВХ со сниженным уровнем опасности возникновения пожара.
Скрутка - жилы с изоляционным покрытием повиты попарно. Цвет изоляции жил в паре различен. В кабелях парной скрутки две изолированные жилы, отличающиеся по цвету изоляции, скручены в пару с шагом не более 80 мм.
Сердечник – экранированные и неэкранированные пары повиты в сердечник.
Поясной изоляционный слой - наложена с перекрытием лента из полиэтилентерефталатной пленки, не менее чем с двойным перекрытием.
Экран, защищающий от электромагнитных помех – в виде меднопроволочной оплетки.
Разделительный пояс - наложен с одновременным заполнением наружных промежутков между жилами.
Оболочка – из холодостойкого поливинилхлоридного полимер-полимер-пластиката со сниженным уровнем пожарной опасности.

Сфера использования кабеля МКЭШвнг(A)-ХЛ 2х2х1:

Подключение к неподвижному электротехническому оборудованию с постоянным напряжением эл. тока не более 0,75 кВ или переменным – не более 0,5 кВ с частотой в пределах 400 Гц.
Применимы при монтаже внутри и снаружи зданий (при наличии защиты от физических воздействий и ультрафиолета), в грунтах, каналах, а также в местах находящихся под влиянием блуждающих токов. На территориях с повышенной взрывоопасностью классов 0, 1, 2 в соответствии с ГОСТ Р МЭК 60079-14-2008.

Спецификация кабеля МКЭШвнг(A)-ХЛ 2х2х1:

Исполнение по климату ХЛ по ГОСТ 15150.
Разность температуры функционирования от - 60°С до 70°С.
Относительный показатель содержания влаги в воздухе при нагреве до (35±3)°С до 98 %.
Прокладывание и монтаж кабельных изделий без предшествующего нагревания производиться при нагреве не ниже -30°С.
Радиус изгибанияния кабельных изделий при монтаже - не менее 3 внешних диаметров.
Кабели препятствуют распределению возгорания при прокладке в пучках (по категории А).
Сопротивление проводника постоянному току, пересчитанное на 1 км длины кабеля и температуру 20 °С, должны быть не более:
- для проводников сечением 0,5 мм² - 40,7 Ом;
- для проводников сечением 0,75 мм² - 26,0 Ом;
- для проводников сечением 1 мм² - 22,3 Ом;
- для проводников сечением 1,5 мм² - 14,3 Ом.
Рабочая емкость пар, пересчитанная на 1 км длины, не более :
- для проводников сечением 0,5 мм² - 120 нФ;
- для проводников сечением 0,75 мм² - 130 нФ;
- для проводников сечением 1 мм² - 160 нФ;
- для проводников сечением 1,5 мм² - 160 нФ.
Волновое сопротивление пар:
- для проводников сечением 0,5 мм² - 75+/-8 Ом;
- для проводников сечением 0,75 мм² - 70+/-8 Ом;
- для проводников сечением 1 мм² - 65+/-8 Ом;
- для проводников сечением 1,5 мм² - 60+/-8 Ом.
Коэффициент затухания пар, пересчитанный на 1 км длины, дБ, при частоте 100 кГц:
- для проводников сечением 0,5 мм² - 8,0;
- для проводников сечением 0,75 мм² - 7,5 Ом;
- для проводников сечением 1 мм² - 6,7 Ом;
- для проводников сечением 1,5 мм² - 5,5 Ом.
Коэффициент затухания пар, пересчитанный на 1 км длины, дБ, при частоте 1000 кГц:
- для проводников сечением 0,5 мм² - 34;
- для проводников сечением 0,75 мм² - 32 Ом;
- для проводников сечением 1 мм² - 31 Ом;
- для проводников сечением 1,5 мм² - 28 Ом.
Индуктивность пар при частоте 1 кГц, пересчитанная на 1 км длины, мГн, не более 0,7.
Сопротивление изоляции проводника электрическому току, рассчитанное на 1000 м длины и температуру 20°С - строго более 10 МОм.
Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева жил - не менее 10¹0 Омхсм.
Постоянная электрического сопротивления Кi - не менее 0,037 МОмхкм.
Нормированная (строительная) длина - не менее 250 м. По согласованию с потребителем допускается поставка кабелей любыми длинами.
Период работоспособности - не менее 15 лет при соблюдении правил транспортирования, хранения, прокладки (монтажа) и эксплуатации.
Гарантийный период работы - 2 года. Гарантийный срок исчисляют с даты ввода кабеля в эксплуатацию, но не позднее 6 месяцев с даты производства.
