Кабель КВКбШвнг(A)-LS 27x1,5

Обозначение маркировки кабеля КВКбШвнг(A)-LS 27x1,5:

К - кабельное изделие контрольное
В - изоляция изготовленная из поливинилхлоридного полимерного пластиката, устойчивого к возгоранию
К - бронепокров, изготовленный из двух прочных стальных проволок, защищенных от коррозии методом цинкования
б - без подушки
ШВ - защитная шланг-оболочка из полимерного ПВХ-пластиката сниженного уровня пожарной опасности
нг(А) - индекс «не распространяющий горение по категории А»
LS - сниженное количество выделяемого газа и дыма
27 - количество проводников
1,5 - сечение токопроводящих жил

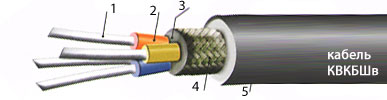

Строение кабеля КВКбШвнг(A)-LS 27x1,5:

Проводники эл. тока - медные, однопроволочные, 1 класса по ГОСТ 22483.
Изоляция - из полимерного ПВХ со сниженным уровнем опасности возгорания.
Скрутка - жилы с изоляционным покрытием повиты. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил, цвет изоляции которых должен быть одинаковым.
Внутренний защитный слой — из полимерного ПВХ со сниженным уровнем опасности возгорания.
Внутренний защитный слой должна быть наложена с заполнением промежутков между изолированными жилами.
Броня — из стальных проволок, прошедших процедуру цинкования.
Защищающий шланг – из полимерного ПВХ со сниженным уровнем опасности возникновения пожара.

Сфера использования кабеля КВКбШвнг(A)-LS 27x1,5:

Кабели используются для фиксированного монтажа к электротехнике, устройствам и приборам на расчетное постоянное напряжение не более 1000 В и переменное - не боле 660 В с частотой в пределах 100 Гц.
Кабели используются для монтажа кабельных линий в помещениях, канавах, туннелях, в условиях агрессивной среды и в местах, подверженных в местах, подверженных воздействию блуждающих токов, если кабель подвергается значительным растягивающим усилиям.
Кабельные изделия можно использовать на атомных электростанциях за пределами гермозоны в комплексах АС 2, 3, 4 классов согласно классификатора ОПБ 88/97 (ПНАЭ Г-01-011).

Спецификация кабеля КВКбШвнг(A)-LS 27x1,5:

Вид исполнения по климату согласно ГОСТу 15150-69 - УХЛ категории размещения 2.
Функциональная температура внешней среды от -50 °С до +50 °С.
Относительная влажность при нагреве до +35 °С до 98%.
Номинальная толщина изоляции жил сечением:
- от 0,75 до 2,5 мм² - 0,6 мм
- от 4 до 6 мм² - 0,7 мм
- до 10 мм² - 0,9 мм
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру +20 °С, жил сечением:
- от 0,75 до 1,5 мм² - строго более 10 МОм
- от 2,5 до 4 мм² - не менее 9 МОм
- от 6 до 10 мм² - не менее 6 МОм
максимально разрешенная температура проводников во время работы - +70 °С.
Кабельные изделия стойки к монтажным изгибаниям.
Минимальный радиус изгибаниянияний при прокладке и монтаже кабелей - 10 внешних диаметров.
Нормированная (строительная) длина - не меньше 150 метров.
Период работоспособности - не менее 15 лет.
Период работоспособности при прокладке в помещениях, каналах, туннелях - не менее 25 лет.
Гарантийный период функционирования - 3 года со дня ввода в эксплуатацию.
Усилие натяжения для кабелей при прокладке и монтаже - 4кгс/мм² .
