Кабель КВЭБШвнг(A)-ХЛ 3х120+1х10+1х35-6

Обозначение маркировки кабеля КВЭБШвнг(A)-ХЛ 3х120+1х10+1х35-6:

К - кабель шахтный
В - изоляция - поливинилхлоридный пластикат
Э - экран из лент электропроводящего нетканого полотна и медных лент
Б - ленточная броня из стальной оцинковки
Шв - шланг, из поливинилхлоридного полимерного пластиката повышенной огнестойкости
хл - исполнение по климату (холодостойкий)
нг(A) - индекс «не распространяющий горение по категории А»
3 - число основных кабельных жил
120 - сечение главных жил
1 - экстра-жила
10 - сечение дополнительного проводника
1 - экстра-жила
35 - сечение экстра-жилы
6 - расчетное напряжение, кВ

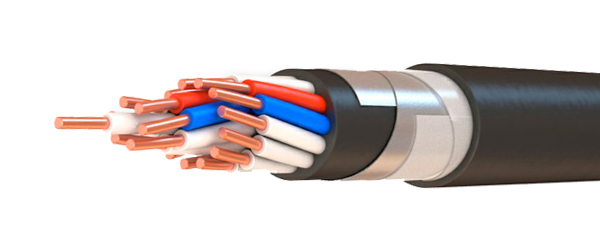

Строение кабеля КВЭБШвнг(A)-ХЛ 3х120+1х10+1х35-6:

Основная проводник - изготовлен из меди однопроволочная или мультипроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
Вспомогательная жила - медная однопроволочная круглой формы, 1 класса по ГОСТ 22483.
Жила заземления - медная однопроволочная или мультипроволочная, круглой формы, 1 или 2 класса по ГОСТ 22483. Для кабелей с основными жилами секторной формы может состоять из 3-х отдельных жил, при этом сечение каждой составляет 1/3 от суммарного сечения заземляющие жилы.
Изоляция (для основных и вспомогательных жил) - из ПВХ пластиката повышенной холодостойкости (обозначение (маркировка) проводников цветовая).
Экран - в виде обмотки из ленты электропроводящего нетканого полотна и из медной ленты.
Скрутка - экранированные основные жилы, вспомогательная и жила заземления скручены в сердечник.
Внутренний защитный слой - из полимерного ПВХ-пластиката повышенной пожаробезопасности и повышенной холодостойкости с заполнением наружных промежутков между жилами.
Бронезащитный слой - изготовлен из двух стальных лент, прошедших процедуру цинкования.
Защищающий шланг - из полимерного ПВХ со сниженными показателями горючести и повышенной холодостойкости.

Сфера использования кабеля КВЭБШвнг(A)-ХЛ 3х120+1х10+1х35-6:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинал переменного электронапряжения на частотах 50 Гц для основных жил 6 кВ и для вспомогательной жилы до 0,38 кВ.
Кабели применяются для монтажа группой по горизонтальным и наклонным выработкам шахт без ограничения разности уровней, на поверхности шахт, рудников, а также для прокладки в земле при наличии опасности механических повреждений в процессе эксплуатации, если кабель не подвергается значительным растягивающим усилиям.

Спецификация кабеля КВЭБШвнг(A)-ХЛ 3х120+1х10+1х35-6:

Расчетное напряжение: 6 кВ.
Температура внешнего пространства при работе кабеля : от –60 до + 50 °С.
Температура внешнего пространства для прокладки без предшествующего нагревания, не ниже: -15 °С.
Относительное содержание влаги в воздухе при температурном режиме внешнего пространства до +35°С: до 98 %.
Минимальный радиус изгибаниянияния: 12 диаметров кабельного изделия; при монтаже с использованием специального шаблона: 7,5 диаметров кабельного изделия.
