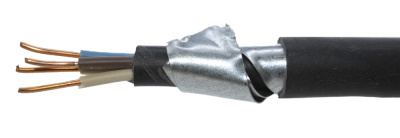

Кабель КВБбШвнг(А)-LS 19х6

Обозначение маркировки кабеля КВБбШвнг(А)-LS 19х6:

К - кабельное изделие контрольное
В - для изоляции проводников использован ПВХ пластикат
Б - бронепокров, изготовленный из двух прочных стальных лент
б - без прокладки, находящейся под внешним слоем, защищающей внутреннюю часть от повреждения броней и от воздействия коррозии
Швнг-LS - защитная покров-оболочка в форме выпрессованного шланга из поливинилхлоридного полимер-пластиката со сниженным уровнем горючести и низкими показателями дымо\/газовыделения
19 - количество проводников
6 - сечение токопроводящих жил

Строение кабеля КВБбШвнг(А)-LS 19х6:

Проводник — медная однопроволочная проводник круглой формы класса 1 по ГОСТ 22483.
Изоляция — полимерный ПВХ-пластикат, не распространяющий горения, с с низкими показателями дымо\/газовыделения.
Скрутка — жилы с изоляционным покрытием скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил.
Оболочка — полимерный ПВХ-пластикат, не распространяющий горения, с с низкими показателями дымо\/газовыделения.
Защищающая оболочка — бронепокрытие, изготовленное из двух стальных лент, прошедших процедуру цинкования толщиной 0.3 мм, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты.
Защищающий шланг, выпрессованный из ПВХ пластиката.

Сфера использования кабеля КВБбШвнг(А)-LS 19х6:

Предназначенные для неподвижного присоединения к электрическим приборам, аппаратам и распределительным устройствам номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В, при нагреве окружающей среды от -50°С до +50°СПроводник медная, соответствует классу Изоляция, оболочка и шланг из поливинилхлоридного полимерного пластиката.
Изолированные жилы скручены. Кабельные изделия способны выдержать испытание переменным напряжением частотой 50 Гц: в процессе приемки и отгрузки - 2500 В;
на период работоспособности и сохранения - 1500 В.
Кабель КВБбШвнг(А)-LS 19х6 предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств.
Прокладываются в земле (траншеях), каналах, туннелях, в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабели не подвергаются значительным растягивающим усилиям и при наличии опасности механических воздействий на кабели.
Предназначен для прокладки в помещениях и кабельных сооружениях при наличии опасности механических повреждений при использовании и для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках.
Продукция не способствует распространению возгорания при групповом монтаже и могут применяться в пожароопасных и взрывоопасных зонах.
Контрольный кабель КВБбШвнг(А)-LS 19х6 изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом.
Vогут быть проложены на открытом воздухе.

Спецификация кабеля КВБбШвнг(А)-LS 19х6:

- виды климатического исполнения кабелей:
- УХЛ категорий — размещения 1 - 5.
- Т (кабели в тропическом исполнении) категорий — размещения 2 - 5 в соответствии с ГОСТ 15150-69.
- число проводящих ток жил — 4,5,7,10,14,19,27,37,52,61.
- сечение токопроводящих жил, мм^(2) — 0,75; 1,0; 1,5; 2,5; 4; 6.
- рабочее U, кВ — 0,66 (1,0 пост.)
- электрическое сопротивление изоляции жил при нагреве 20°С сечением:
- 0.75 - 1.5 мм2 - строго более 10 МОм*км
- 2.5 - 4.0 мм2 - не менее 9 МОм*км
- 6 мм2 - не менее 6 МОм*км
- относительное содержание влаги в воздухе (при t° +35 °С) — 98%.
- предельно допустимая t° нагрева жил при использовании — +70 °С.
- минимальная t° прокладки кабеля без предшествующего нагревания — -7°С.
- наименьший допускаемый радиус изгибанияния при монтаже — 7,5 диам. кабеля.
- период эксплуатации кабельного изделия КВБбШвнг(А)-LS 19х6
— при монтаже в грунтах (траншеях) и на эстакадах, не менее - 15 лет;
- при прокладке в помещениях, каналах, туннелях, не менее - 25 лет.
