Кабель КВБбШвнг(A)-ХЛ 27х1,5

Обозначение маркировки кабеля КВБбШвнг(A)-ХЛ 27х1,5:

К - кабельное изделие контрольное
В - изоляция - поливинилхлоридный пластикат
Б - бронезащищающая оболочка - произведен из двух стальных лент, прошедших процедуру цинкования
б - без подушки
Шв - шланг, из поливинилхлоридного полимерного пластиката повышенной огнестойкости
нг(А) - индекс «не распространяющий горение по категории А»
хл - исполнение по климату
27 - количество проводников
1,5 - сечение токопроводящих жил

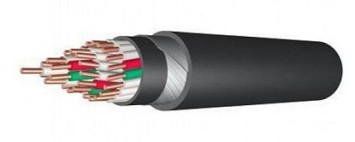

Строение кабеля КВБбШвнг(A)-ХЛ 27х1,5:

Проводники эл. тока - медные, однопроволочные, 1 класса по ГОСТ 22483.
Изоляционный слой - произведен из ПВХ пластиката повышенной холодостойкости.
Скрутка - жилы с изоляционным покрытием повиты. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил, цвет изоляции которых должен быть одинаковым.
Разделительный пояс - из полимерного ПВХ со сниженными показателями горючести.
Бронезащитный слой - изготовлен из двух стальных лент, прошедших процедуру цинкования.
Защищающий шланг – из ПВХ пластиката устойчивого к возгоранию повышенной холодостойкости.

Сфера использования кабеля КВБбШвнг(A)-ХЛ 27х1,5:

Кабельные изделия предназначаются для стационарного подключения к электросетям электроприборов, аппаратов, сборок зажимов электрораспределительных устройств, которые рассчитаны на напряжение до 0,66 кВ переменного электротока (100 Гц) или на постоянное электронапряжение до 1 кВ в температурном диапазоне -60\/+40 °С.

Спецификация кабеля КВБбШвнг(A)-ХЛ 27х1,5:

Класс пожароопасности в соответствии с ГОСТ 31565-2012 - П1б.8.2.5.4.
Не распространяет горение по категории «А» при прокладке в пучках.
Исполнение по климату ХЛ, категория размещения 1 и 5 по ГОСТ 15150.
Разность температуры функционирования от - 60°C до 40°C.
Относительное содержание влаги в воздухе при температурном режиме 35°С - 98%.
Радиус изгибания при прокладке и монтаже без предшествующего нагревания при нагреве окружающей среды не ниже -7°С - не менее 10-ти диаметров кабельного изделия.
Кабельные изделия стойки к монтажным изгибаниям.
Электрическое сопротивление изоляции жил при нагреве 20°С сечением:
- 0,75 - 1,5 мм² - строго более 10 МОм*км;
- 2,5 - 4 мм² - не менее 9 МОм*км;
- 6 мм² - не менее 6 МОм*км.
Максимально разрешенная температура проводников во время работы - +70°С.
Строительные длины кабелей оговариваются при заказе.
Период работоспособности:
- при монтаже в грунтах (траншеях) и на эстакадах - не менее 15 лет;
- при прокладке в помещениях, каналах, туннелях - не менее 25 лет.
Гарантийный период функционирования - 3 года со дня ввода кабелей в эксплуатацию.
