Кабель КУПР-П 14х1

Обозначение маркировки кабеля КУПР-П 14х1:

К - Кабель
У - управленческих и контрольных функций
П - изоляционный слой проводника выполнен из ПЭТ
Р - резиновая защитная оболочка
П - Панцерная оплетка из стальных проволок, прошедших процедуру цинкования
14 - количество проводников
1 - сечение токопроводящих жил

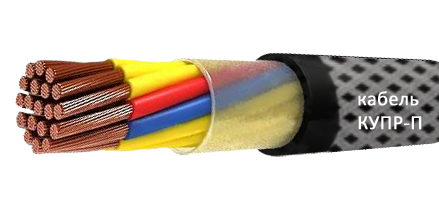

Строение кабеля КУПР-П 14х1:

Кабель управления с токопроводящими жилами из медных мягких проволок, изоляцией из ПЭТ высокой плотности, обмоткой полиамидной или полиэтилентерефталатной пленкой, оболочкой из резины, панцирной оплеткой из стальных проволок, прошедших процедуру цинкования.

Условия эксплуатации кабеля КУПР-П 14х1:

Предназначены для передачи электрических сигналов управления малой мощност и напряжением 250 В частотой до 1000 Гц переменного тока или постоянного тока до 350 В.
Пониженная рабочая температура среды в условиях фиксированного монтажа минус 50°С.
Пониженная рабочая температура среды, при которой допускаются монтажные изгибы, минус 50°С при радиусе изгиба, равном пяти диаметрам кабеля.
Максимальная температура 70°С.
Относительный показатель содержания влаги в воздухе до 98% при нагреве до 35°С.
Пониженное атмосферное давление 5,3·10.000 Па.
Смена температур от минус 50 до 70°С.
Кабельные изделия отличаются стойкостью к вибрации, механических ударов одиночного и многократного действия, линейных нагрузок, акустического шума.
Кабели стойки к воздействию соляного (морского) тумана, атмосферным конденсируемым осадкам (роса, иней), динамической пыли (песка), плесневых грибов.
Кабели выпускаются в климатическом исполнении В в соответствии с ГОСТ 15150-69.
Кабели соответствуют требованиям ГОСТ 18404.2-73.

Спецификация кабеля КУПР-П 14х1:

Электрическое сопротивление жил постоянному току, пересчитанное на 1 км длины и температуру 20°С:
- в процессе приемки и отгрузки - ГОСТ 22483-77
- на период работоспособности и сохранения - 120% значений в процессе приемки и отгрузки
напряжение при испытаниях переменного тока, частотой 50 Гц в течение 1 мин, В:
- в процессе приемки и отгрузки - 1500
- на период работоспособности и сохранения - 1000
Электрическое сопротивление кабелей, МОм, не менее:
- в нормальных условиях - 1·1.000.000
- при максимальной рабочей температуре 70°С - 1·100.000
- при относительном показателе содержания влаги в воздухе 98% и температуре 40°С - 1·1.000.000
наименьший период наработки, ч:
- при нагреве 70°С - 10 000
- при нагреве 60°С - 33 000
- при нагреве 40°С - 100 000
Число циклов перемоток, которое выдерживают кабели при радиусе, равном пяти диаметрам кабеля - 100
Число осевых кручений, которое выдерживают кабели, на угол + р рад/м - 50
Минимальный срок сохраняемости, лет - 15
наименьший период эксплуатации, лет - 15
