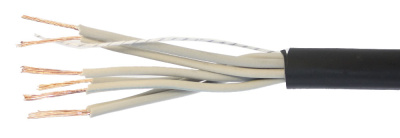

Кабель КУГППнг(A)-HF 37х2х2,5

Обозначение маркировки кабеля КУГППнг(A)-HF 37х2х2,5:

К - Кабель
У - управленческих и контрольных функций
Г - Гикий
П - изоляция проводников, изготовлена из полиолефиновой композиции, не содержит галогенов
Пнг-HF - внешний слой изготовлен из полиолефиновой композиции, не содержащей галогенов, индекс HF сигнализирует об отсутствии в составе галогенов
37 - число пар
2 - жилы скручены в пары
2,5 - диаметр токопроводящей жилы

Строение кабеля КУГППнг(A)-HF 37х2х2,5:

1. Проводник - многопроволочная медная мягкая проволока.
2. Изоляция - полимерный композит, который не содержит галогенов.
3. Оболочка - полимерный композит без содержания галогенов.

Сфера использования кабеля КУГППнг(A)-HF 37х2х2,5:

Кабельные изделия, не поддерживающие процессы распространения горения, эффективно используются для монтажа систем управления и сигнализации, которые критически требуют бесперебойности функционирования при пожаре. Оболочка и изоляционное покрытие таких кабелей выполнено из специальных полимер-композиций, которые не содержат галогенных соединений. Изделия данной группы предназначаются для передачи электросигналов и перераспределения электротока в управленческих и связных цепях, сигнальных комплексах, а также для межприборных соединений. Кабели работают с номиналом напряжения в 250, 380, 1000 В (до 200 Гц), а также с постоянным 350, 750 и 1500 В.

Спецификация кабеля КУГППнг(A)-HF 37х2х2,5:

Кабели применяются для цепей систем управления при прокладке в кабельных сооружениях и помещениях, в том числе для использования в системах АС класса 3 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97).
Нераспространение горения — ГОСТ Р МЭК 332-3-96, категория А.
Предельный температурный режим проводников электротока кабелей при условии отсутствия возгорания изделий при коротких замыканях: +400 ^oC.
Наличие газов кислот, содержащих галогены, в пересчете на HCI — 5,0 мг/г.
Кабельные изделия стойки к монтажным изгибаниям.
Кабельные изделия способны выдержать 10 циклов изгибов на угол ±90 ^o вокруг пары цилиндров диаметром, равным 5 наружным диаметрам кабеля.
Продукция устойчива к влиянию плесневых грибов.
Кабели препятствуют распределению возгорания при прокладке в пучках.
Кабели имеют низкие значения показателей коррозионной активности продуктов газовыделения при горении и тлении.
Кабели имеют низкое дымообразование при горении и тлении.
Диапазон температуры функционирования: от -50 ^oC до +50 ^oC.
Монтаж кабеля должен осуществляться в температурном диапазоне от -15 ^oC.
Радиус изгибания — более 6 диаметров по наружной оболочке кабельного изделия кабеля.
Допускаемый диапазон нагрева проводников при использовании — не более +70 ^oC.
Срок эксплуатации кабеля КУГППнг(A)-HF 37х2х2,5 не меньше 40 лет, если соблюдены паспортные требования по эксплуатации, перевозке и сохранению.
