КПГН 10х2,5

Кабель КПГН - гибкий силовой с ПЭТ-Э обмоткой жил и маслостойкой найритовой оболочкой. Применяется для тельферов, например, для запитывания двигателей тали, для мостовых кранов, для питания грузовых тележек. Оболочка КПГН из найрита не разрушается от смазочных масел.

Кабель КПГН 10х2,5 представляет собой гибкий силовой кабель с резиновой изоляцией, предназначенный для подключения нестационарных электроустановок и механизмов к питающим сетям переменного тока частотой до 400 Гц напряжением 660 В или постоянного тока напряжением 1000 В.

Обозначение маркировки кабеля КПГН 10х2,5

• К - кабель с общей оболочкой для изолированных токопроводящих жил
• П - повышенной гибкости с улучшенными изгибными характеристиками
• Г - гибкий с многопроволочными жилами 5 класса гибкости
• Н - негорючий, не распространяющий горение при пожаре

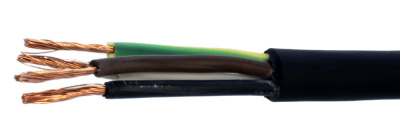

Строение кабеля КПГН 10х2,5

1. Токопроводящие многопроволочные медные жилы 5 класса гибкости по ГОСТ 22483-2012 номинальным сечением от 0,75 до 240 мм² с возможным наложением синтетической пленки для предотвращения прилипания изоляции
2. Изоляция из специальной резиновой смеси номинальной толщиной от 0,8 до 2,2 мм в зависимости от сечения жилы, обеспечивающая электрическую прочность и гибкость
3. Скрученные изолированные жилы с наложением разделительного слоя из талька или синтетической пленки для предотвращения слипания элементов конструкции
4. Защитная оболочка из маслостойкой резины повышенной эластичности, не распространяющей горение, суммарной номинальной толщиной от 1,6 до 6,0 мм в одно- или двухслойном исполнении

Сфера использования кабеля КПГН 10х2,5

Кабель КПГН 10х2,5 применяется для подключения подвижных электроустановок, подъемно-транспортного оборудования, экскаваторов, кранов, сварочных аппаратов, переносных электроинструментов и других механизмов, работающих в условиях постоянных изгибов и растягивающих нагрузок. Негорючие свойства кабеля позволяют использовать его в областях с повышенными требованиями пожарной безопасности.

Номинальное переменное напряжение	660 В частотой до 400 Гц
Номинальное постоянное напряжение	1000 В
Испытательное напряжение	2,5 кВ частотой 50 Гц
Сопротивление изоляции при 20°С	не менее 50 МОм·км
Допустимая температура нагрева жил	75°С
Диапазон рабочих температур	от -30°С до +50°С
Минимальный радиус изгиба	5 наружных диаметров кабеля
Строительная длина	100-150 м в зависимости от сечения
Срок службы	не менее 2,5 лет
Количество жил	от 2 до 24 жил
Сечение основных жил	от 0,75 до 240 мм²
