Кабель КИПвЭПБП 10х2х0,78

Обозначение маркировки кабеля КИПвЭПБП 10х2х0,78:

К - Кабель
И - Для интерфейса
П - Изоляция из пористого полиэтилена
Э - Экран в виде оплетки из медных луженых проволок поверх ламинированной алюминиевой фольги
П - Оболочка из светостабилизированного полиэтилена
Б - Броня в виде стальной гофрированной ленты
П - защищающий шланг из светостабилизированного полиэтилена
10 - число пар
2 - жилы скручены в пары
0,78 - диаметр токопроводящей жилы

Кабели симметричные с низким значением погонной ёмкости для высокоскоростной обмена информацией в соответствии со стандартом EIA-485 (RS-485)

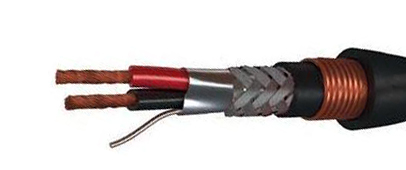

Строение кабеля КИПвЭПБП 10х2х0,78:

Пары с многопроволочными медными лужёными жилами диаметром 0,78 мм (7х0,26 мм)
Изоляция из пористого полиэтилена
экран, защищающий от электромагнитных помех из алюмолавсановой ленты с дренажным проводником
Оплётка из медных лужёных проволок плотностью 88-92%
Пары имеют цветовую кодировку изоляции
Оболочка из светостабилизированного полиэтилена
Поверх оболочки наложена броня в виде стальной гофрированной ленты
Вся конструкция заключена в защищающий шланг из светостабилизированного полиэтилена

Сфера использования КИПвЭПБП 10х2х0,78

Для систем сбора информации, применяющих интерфейс RS-485 в соответствии с ИСО\/МЭК 8482, TIA\/EIA-485-A кабель симметричен.

Спецификация кабеля КИПвЭПБП 10х2х0,78:

Кабель имеет класс пожарной опасности О2.8.1.2.1, эксплуатируется на открытом воздухе, в кабельных канализациях, коллекторах, частично затапливаемых помещениях, возможно прокладывание в грунтах категории I-III.
Кабели сертифицированы в системе ГОСТ Р и имеют свидетельство о типовом одобрении Российского Морского Регистра Судоходства.
Могут использоваться в системах СМИС по ГОСТ Р 22.1.12–2005.
Защищены от грызунов.
Электрическое сопротивление проводника постоянному току при нагреве 20°C, не более – 5,9 Ом/100м
Асимметрия электрического сопротивления постоянному току жил в паре, не более - 3 %
Волновое сопротивление при частоте 1 МГц - 120 Ом
Электрическая ёмкость пары, не более - 42 пФ/м
Коэффициент затухания при частоте 1 МГц, не более – 1,65 дБ/100м
интервал эксплуатационных температур °С:
использование от – 60 до + 85 С
период эксплуатации кабельного изделия КИПвЭПБП 10х2х0,78 - 25 лет.
