Кабель КГВВнг(A)-LS 14х1,5-0,66
Кабель КГВВнг(А)-LS 14х1,5-0,66 — гибкая силовая линия нового поколения, ориентированная на работу при напряжении 0,66–1 кВ. Он сочетает в себе высокую гибкость, стойкость к низким температурам, невоспламеняемость категории «нг(А)» и пониженное дымо- и газоотделение (LS), что расширяет его применение в промышленных цехах на объектах, требующих повышенной пожарной безопасности.
Обозначение маркировки кабеля КГВВнг(А)-LS 14х1,5-0,66
- К — кабель силовой;
- Г — гибкий, жила — медь 5-го класса по ГОСТ 22483;
- В — изоляция из поливинилхлоридного пластиката типа «В»;
- В — внешняя оболочка из того же ПВХ-пластика;
- нг(A) — не распространяется горение при групповой прокладке, высший класс испытания «А»;
- LS — Low Smoke: пониженное дымо- и газоотделение при пожаре.
ВАЖНО

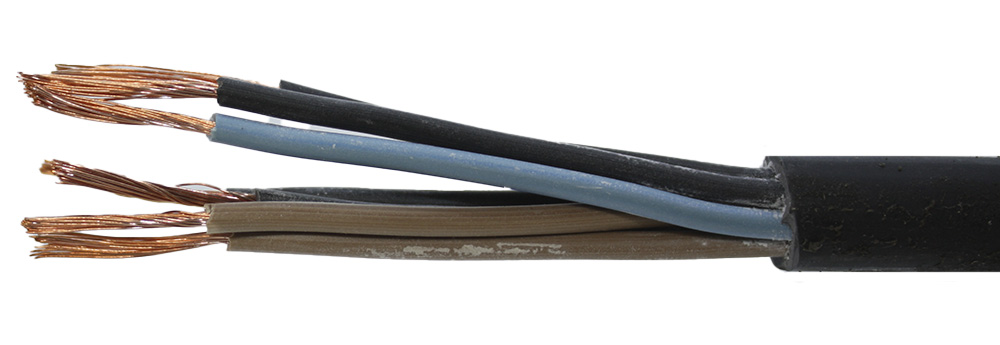

Кабель КГВВнг-LS относится к кабелям повивной скрутки, то есть изолированные жилы скручены в пучки, а пучки образуют сердечник. В КГВВнг-LS до 5 жил присутствует цветовая идентификация, при большем количестве жил есть счетная и направляющая жилы с отличительным цветом изоляции. Покупайте оригинальный кабель и остерегайтесь подделок!Строение кабеля КГВВнг(А)-LS 14х1,5-0,66
- Токопроводящие жилы: многопроволочные медные (класс 5), что обеспечивает требуемую гибкость при циклических изгибах.
- Изоляция: ПВХ-пластик типа «В» с модификаторами LS; В доме имеется цифровая или цветная маркировка для удобного монтажа.
- Скрутка: изолированные жилы свиты в сердечнике с заполнением огрючими ПВХ-шнурами, замедляющими короткое горение и деформацию.
- Внутренняя оболочка: экструдированный слой ПВХ-LS, образующий ровный цилиндрический сердечник и дополнительно связывающие жилы.
- Наружная оболочка: ПВХ-LS атмосферо- и маслостойкого состава, окраска — как правило чёрная с длинной маркировкой завода.
Сфера использования кабеля КГВВнг(А)-LS 14х1,5-0,66
КГВВнг(А)-LS 14х1,5-0,66 предназначена для гибкого подключения стационарного и передвижного оборудования, прокладок в лестнично-лифтовых шахтах, туннелях, кабельных эстакадах, а также в зданиях с высоким уровнем шума людей (ТЦ, туннели, метро). Включает вертикальную трассу без ограничения по перепаду высоты благодаря малому весу и высокому радиусу изгиба ≥ 5Д.
| Номинальное напряжение, кВ | 0,66 / 1,0 |
| Рабочая частота, Гц | 50 |
| Диапазон температуры эксплуатации, °C | −50…+50 |
| Минимальная температура прокладки без подогрева, °C | −15 |
| Длительно допустимый нагрев жил,°C | +70 |
| Минимальный радиус изгиба | ≥ 5 Д н |
| Климатическое исполнение | УХЛ/ХЛ/Т, категории 1 и 5 |
| Срок службы, лет | ≥ 30 |
| Гарантийный срок , лет | 5 |
Характеристики
|
Оболочка
|
ПВХ |
|
Сечение, мм2
|
1,5 |
|
Исполнение
|
многожильный; гибкий; малодымный |
