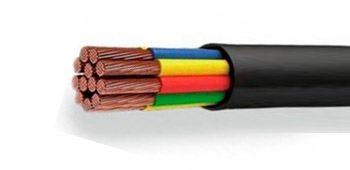

Кабель КГВВ-ХЛ 3х120-1

Обозначение маркировки кабеля КГВВ-ХЛ 3х120-1:

КГ - Кабель гибкий
В - изоляция изготовленная из ПВХ пластиката
В - внешний слой, материалом для которого послужил ПВХ пластикат
хл - исполнение по климату (холодостойкий)
3 - число проводящих ток жил
120 - сечение проводников
1 - расчетное напряжение, кВ

Строение кабеля КГВВ-ХЛ 3х120-1:

Проводник — медная многопроволочная 3 или 4 класса.
Изоляция — из поливинилхлоридного полимерного пластиката холодостойкого исполнения.
Скрутка — проводники с изоляционным покрытием мультижильных кабелей повиты в сердечник концентрическими повивами.
Поясной изоляционный слой — синтетическая пленка.
Оболочка — из поливинилхлоридного полимерного пластиката холодостойкого исполнения.

Сфера использования кабеля КГВВ-ХЛ 3х120-1:

Кабели предназначены для фиксированного монтажа силовых цепей и цепей управления на станках и механизмах. Используются при монтаже внутри и снаружи объектов и зданий, как в жилых, так и в производственных помещениях. Не рекомендуется прокладывать в земле (траншеях).
Продукция не распространяет горение в случае одиночной прокладки.

Спецификация кабеля КГВВ-ХЛ 3х120-1:

Вид исполнения по климату согласно ГОСТу 15150-69 — УХЛ категории размещения 5
диапазон температуры функционирования — от -60°С до +50°С
относительный показатель содержания влаги в воздухе при нагреве до +35°С — до 98%
без предшествующего обогрева кабеля монтаж осуществляется при нагреве не менее — 15°С
расчетная частота — 50 Гц
переменное напряжение при испытаниях на частотах 50 Гц:
- на электронапряжение 0,66 кВ — 2,5 кВ
- на электронапряжение 1 кВ — 3,0 кВ
минимальный радиус изгибаниянияния при прокладке должен составлять:
- для стационарной прокладки — не менее 5 расчетных диаметров;
- для не стационарной — не меньше 10 внешних диаметров кабельного изделия;
длительно допустимый нагрев жил при работе не больше 70°С
нормированная (строительная) длина продукции — 100 м
период работоспособности - для стационарной прокладки — 30 лет
