Кабель КГВЭВнг(A)-ХЛ 2х1,5-0,66

Обозначение маркировки кабеля КГВЭВнг(A)-ХЛ 2х1,5-0,66:

КГ - Кабель гибкий
В - изоляция изготовленная из ПВХ пластиката
Э - медноленточный экран
В - внешний слой, материалом для которого послужил ПВХ пластикат
нг(A) - индекс «не распространяющий горение по категории А»
хл - исполнение по климату (холодостойки
2 - число проводящих ток жил
1,5 - сечение токопроводящих жил
0,66 - расчетное напряжение, кВ

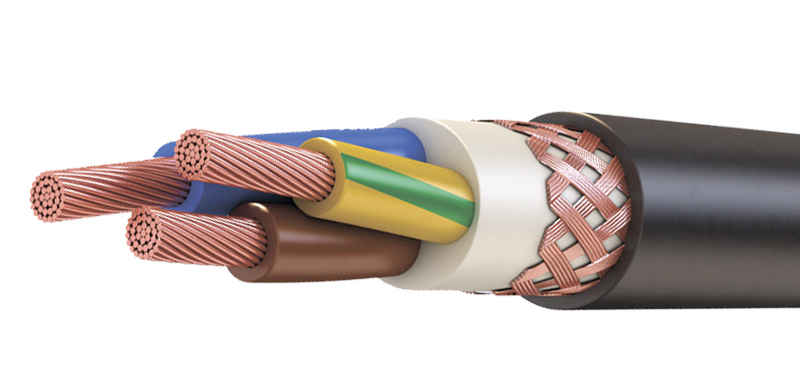

Строение кабеля КГВЭВнг(A)-ХЛ 2х1,5-0,66:

Проводник — медная многопроволочная 3 или 4 класса по ГОСТ 22483.
Изоляция — из поливинилхлоридного полимерного пластиката, не распространяющего горение в холодостойком исполнении.
Скрутка — проводники с изоляционным покрытием мультижильных кабелей повиты в сердечник концентрическими повивами.
Поясной изоляционный слой — синтетическая пленка.
Экран — из медной ленты.
Оболочка — из поливинилхлоридного полимерного пластиката, не распространяющего горение в холодостойком исполнении

Сфера использования кабеля КГВЭВнг(A)-ХЛ 2х1,5-0,66:

Кабели предначены для фиксированного монтажа силовых цепей и цепей управления на станках и механизмах при напряжении 660 и 1000 В переменного тока частотой до 60 Гц и при напряжении 1000 и 1500 В постоянного тока.
Кабели используются для стационарного соединения электродвигателей с частотными преобразователями.
Продукция не способствует распространению возгорания при групповом монтаже.
Кабели прокладываются на воздухе, при условии обеспечения дополнительных мер по защите от воздействия солнечного излучения.
Нежелательно укладывать кабели в грунте (траншеях).

Спецификация кабеля КГВЭВнг(A)-ХЛ 2х1,5-0,66:

Вид исполнения по климату согласно ГОСТу 15150-69 — УХЛ
диапазон температуры функционирования — от -60°С до +50°С
относительный показатель содержания влаги в воздухе при нагреве до +35°С — до 98%
без предшествующего обогрева кабеля монтаж осуществляется при нагреве не менее — 15°С
расчетная частота — 50 Гц
переменное напряжение при испытаниях на частотах 50 Гц:
- на электронапряжение 0,66 кВ — 2,5 кВ
- на электронапряжение 1 кВ — 3,0 кВ
длительно допустимый нагрев жил при работе не больше 70°С
нормированная (строительная) длина продукции — 100 м
период работоспособности - для стационарной прокладки — 30 лет.
