Кабель КГППнг(А)-HF 5х0,75-0,66

КГППнг(А)-HF - гибкий безгалогеновый кабель для нестационарного подключения передвижного оборудования. В данной марке многопроволочные жилы класса гибкости не ниже 4, что позволяет подключать краны, насосы, сварочные аппараты и конвейеры без риска излома в цехах, произвожственных площадках с жёсткими требованиями пожаробезопасности. При возгорании кабель КГППнг(А)-HF не выделяет едких галогеновых газов и не распространяет пламя.

Обозначение маркировки кабеля КГППнг(А)-HF 5х0,75-0,66:

К - Кабель
Г - Гибкий
П - изоляция - из безгалогеновой полимерной композиции
Пнг-HF - оболочка из полимерного композита без содержания галогенов
(А) - тип продукции в зависимости от показателей пожароопасности
5 - число проводящих ток жил
0,75 - сечение проводников
0,66 - расчетное напряжение, кВ

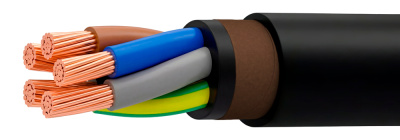

Строение кабеля КГППнг(А)-HF 5х0,75-0,66:

1. Проводник - изготовлен из меди многопроволочная, соответствует классу 5 согласно ГОСТ 22483-77.
2. Изоляция - из безгалогеновой полимерной композиции.
3. Скрутка - сердечник, скрученный из изолированных жил. Жилы с изоляционным покрытием отличаются расцветкой.
4. Внутренний слой - безгалогеновая полимерная композиция.
5. Внешний защитный слой (защищающий шланг) - из полимер-композита, без содержания веществ-галогенов.

Сфера использования кабеля КГППнг(А)-HF 5х0,75-0,66:

Стационарные электротехустановки требуют качественных инструментов, которые будут обеспечивать бесперебойную доставку и распределение электроэнергии. При необходимости обеспечивать выполнение этих задач, а также фиксированного электроподключения оборудования на 0,66 кВ переменного тока (50 Гц), целесообразно применять данные марки кабельной продукции.
Для них не существует ограничений по разностям уровней при монтаже электротрасс, они могут быть проложены, в том числе, на вертикальных плоскостях.
При монтаже необходимо учитывать объем горючей нагрузки на кабельные изделия, который возникает в защитных системах от пожаров, а также других, где необходимо сохранение работоспособности в сложных огневых условиях.

Спецификация кабеля КГППнг(А)-HF 5х0,75-0,66:

Класс пожароопасности согласно ГОСТ Р 53315-2009: П1б.8.1.2.1
вид исполнения по климату в, категория размещения 3 и 4 в соответствии с ГОСТ 15150-69.
Разность температуры функционирования от -50^оС до 50^оС.
Относительное содержание влаги в воздухе при температурном режиме 35^оС до 98 %.
Прокладка и монтаж кабельных изделий без предварительного нагрева осуществляется в температурном диапазоне от -15^оС.
Минимальный радиус изгибания кабельных изделий при монтаже:
одножильные не менее 10 наружных диаметров кабельного изделия;
многожильные не менее 7,5 наружных диаметров кабельного изделия.
Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать 50 H/мм².
Не распространяет горение по категории «А» при прокладке в пучках.
Кабели обладают низким количеством выделяемого газа и дыма при горении и тлении.
Дымообразование не приводит к снижению светопроницаемости в испытательной камере более чем на 40%.
Количество выделяемых газов галогенных кислот при горении и тлении материалов изоляции и оболочки кабелей в пересчете на HCl не более 5,0 мг/г.
Нормированная (строительная) длина продукции не менее 100 м.
