Кабель КГППнг(А)-FRHF 4х1,5-0,66

Обозначение маркировки кабеля КГППнг(А)-FRHF 4х1,5-0,66:

К - Кабель
Г - Гибкий
П - изоляция - из безгалогеновой полимерной композиции
Пнг-HF - оболочка из полимерного композита без содержания галогенов
FR - Огнестойкий
(А) - тип продукции в зависимости от показателей пожароопасности
4 - число проводящих ток жил
1,5 - сечение токопроводящих жил
0,66 - расчетное напряжение, кВ

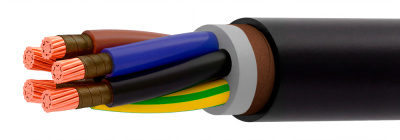

Строение кабеля КГППнг(А)-FRHF 4х1,5-0,66:

1. Проводник - изготовлен из меди многопроволочная, соответствует классу 5 согласно ГОСТ 22483-77.
2. Обмотка - из слюдосодержащих лент.
3. Изоляция - из безгалогеновой полимерной композиции.
4. Скрутка - сердечник, скрученный из изолированных жил. Жилы с изоляционным покрытием отличаются расцветкой.
5. Внутренний слой - безгалогеновая полимерная композиция.
6. Внешний защитный слой (защищающий шланг)- из полимер-композита, без содержания веществ-галогенов.

Сфера использования кабеля КГППнг(А)-FRHF 4х1,5-0,66:

Стационарные электротехустановки требуют качественных инструментов, которые будут обеспечивать бесперебойную доставку и распределение электроэнергии. При необходимости обеспечивать выполнение этих задач, а также фиксированного электроподключения оборудования на 0,66-1 кВ переменного тока (50 Гц), целесообразно применять данные марки кабельной продукции.
Для них не существует ограничений по разностям уровней при монтаже электротрасс, они могут быть проложены, в том числе, на вертикальных плоскостях.
При монтаже необходимо учитывать объем горючей нагрузки на кабельные изделия, который возникает в защитных системах от пожаров, а также других, где необходимо сохранение работоспособности в сложных огневых условиях.

Спецификация кабеля КГППнг(А)-FRHF 4х1,5-0,66:

Класс пожароопасности согласно ГОСТ Р 53315-2009: П1б.1.1.2.1
вид исполнения по климату в, категория размещения 3 и 4 в соответствии с ГОСТ 15150-69.
Разность температуры функционирования от - 50^оС до 50^оС.
Относительное содержание влаги в воздухе при температурном режиме 35^оС до 98 %.
Прокладка и монтаж кабельных изделий без предварительного нагрева осуществляется в температурном диапазоне от -15^оС.
Минимальный радиус изгибаниянияния кабельных изделий при монтаже:
одножильные не менее 10 наружныx диаметров кабельного изделия;
многожильные не менее 7,5 наружныx диаметров кабельного изделия.
Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать 50 H/мм².
Не распространяет горение по категории «А» при прокладке в пучках.
Кабели обладают низким количеством выделяемого газа и дыма при горении и тлении.
Дымообразование не приводит к снижению светопроницаемости в испытательной камере более чем на 40%.
Количество выделяемых газов галогенных кислот при горении и тлении материалов изоляции и оболочки кабелей в пересчете на HCl не более 5,0 мг/г.
Нормированная (строительная) длина продукции не менее 100 м.
