Кабель КГ-ХЛ 3х4-0,66

Обозначение маркировки кабеля КГ-ХЛ 3х4-0,66:

К - Кабель
Г - Гибкий
хл - исполнение по климату (хладостойкий)
3 - число проводящих ток жил
4 - сечение токопроводящих жил
0,66 - расчетное напряжение, кВ

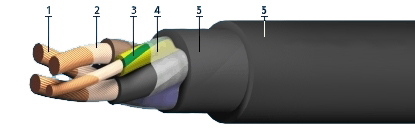

Строение кабеля КГ-ХЛ 3х4-0,66:

1. Проводник- скрученная меднопроволочные (класс 5).
2. Обмотка - из полиэтилентерефталатной пленки марки ПЭТ-Э.
3. Изоляционное покрытие - резина марки рти-1-ХЛ на основе натурального и бутадиенового каучуков. Маркировка изолированных жил:
• цифровая: 1, 2, 3, 4, 5, заземляющий проводник - 0,
• цветовая: коричневый, черный, голубой, заземляющая жила - желто-зеленая.
4. Слой из ПЭТФ-пленки с маркированием ПЭТ-Э (поверх скрученных изолированных жил).
5. Резиновая защитная оболочка типа РШТМ-2-ХЛ на основе изопренового и бутадиенового каучуков; изоляционно-защитная оболочка одножильных кабелей из резины типа РТИШ-ХЛ на основе изопренового и бутадиенового каучуков.

Сфера использования кабеля КГ-ХЛ 3х4-0,66:

Гибкие силовые кабельные изделия используются для электрозапитки мобильных электромеханизмов от источников тока с номиналом переменного электронапряжения 660 В (до 400 Гц) или 1000 В постоянного.
Кабели успешно эксплуатируются на суше, пресных водоемах, в умеренных и холодных климатических макрорегионах, на открытом пространстве или в помещениях.
Исполнение по климату кабельных изделий - ХЛ и У, категории размещения 1-3 по ГОСТу 15150.
Класс пожарной безопасности согласно ГОСТа 31565-2012: 02.8.2.5.4

Спецификация кабеля КГ-ХЛ 3х4-0,66:

Диапазон температуры функционирования - от - 60°С до 50°С.
Кабельные изделия должны проявлять устойчивость к влиянию относительного содержания влаги в воздухе до 98 % при нагреве окружающей среды 35°С.
Прокладка и монтаж кабеля без предшествующего нагревания производится при нагреве - не ниже – 40°С.
Радиус изгибанияния кабельных изделий при монтаже и эксплуатации - не менее 8 внешних диаметров.
Кабельные изделия отличаются стойкостью к солнечного излучения.
Многократные перегибы кабеля через систему роликов:
1. Диаметр роликов 120 мм:
- растягивающая нагрузка - 15 Н
- сечение главных жил - 2,5 мм.кв.
- число циклов перегибов - 30 000
2. Диаметр роликов 200 мм:
- растягивающая нагрузка - 20 Н
- сечение главных жил - 4,0 мм.кв.
- число циклов перегибов - 30 000
Многократные изгибы кабеля на угол ±П/2 рад при растягивающем усилии 49 Н:
1. Диаметр роликов 200 мм:
- сечение главных жил - от 6,0 до 16 кв.мм
- число циклов перегибов - 90 000
2. Диаметр роликов 200 мм:
- сечение главных жил - от 25 до 50 кв.мм
- число циклов перегибов - 60 000
3. Диаметр роликов 400 мм:
- сечение главных жил - от 70 до 120 кв.мм
- число циклов перегибов - 40 000
для моножильных кабельных изделий диаметр ролика должен быть не более 200 мм.
Нормированная (строительная) длина продукции:
- с номинальным сечением основных жил до 35 мм² включительно - не менее 150 м;
- с номинальным сечением основных жил 50 до 120 мм² - не меньше 125 метров;
- с номинальным сечением основных жил 150 мм² и выше - не менее 100 м.
Гарантийный период работы - 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления.
Период работоспособности - 4 года.
