Провод АС 120/19

Обозначение маркировки провода АС 120/19:

А - проводник из алюминия
С - Стальной сердечник
120 - сечение проводниковы (без учёта сечения сердечника)
19 - сечение сердечника

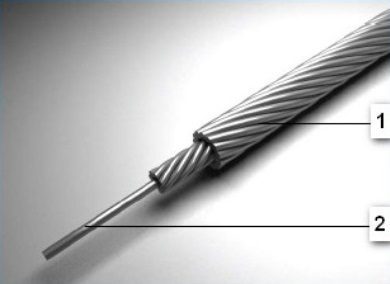

Строение провода АС 120/19:

1. Повив из алюминиевых проволок.2. Сердечник из стальной оцинкованной проволоки.

Спецификация провода АС 120/19

Жила — состоит из стального сердечника и скрученных алюминиевых проволок.

Электрические характеристики провода АС 120/19
- удельное электрическое сопротивление материала проволок при нагреве 20 °С, Ом•мм2/м — не более 0,0283;
- температурный коэффициент электросопротивления при неизменной массе, на 1 °С — 0,00403
Условия прокладки провода АС 120/19:
— по воздуху на опорах ЛЭП в соответствии с правилами и порядком устройства электрических устройств и установок и правилами технической эксплуатации электрических станций и сетей; Условия эксплуатации:
- штатная температура функционирования — от -60 до +40 °С;
- длительно допустимый нагрев жил в процессе эксплуатации — не более 90 °С;
- временное сопротивление разрыву, МПа (Н/мм2) — 160–195; - наименьший период эксплуатации провода АС 120/19— не менее 45 лет. - гарантийный период работы...........4 года с момента ввода проводов в эксплуатацию.
