Кабель АПвБбШв 5х95-1

Обозначение маркировки кабеля АПвБбШв 5х95-1:

А - проводник из алюминия
Пв - изоляционный материал - СПЭ
Б - бронепокров, изготовленный из двух прочных стальных лент
б - без прокладки, находящейся под внешним слоем, защищающей внутреннюю часть от повреждения броней и от воздействия коррозии
Шв - оболочка, представляющая собой выпресованный шланг-оболочка из полимерного ПВХ
5 - число проводящих ток жил
95 - сечение проводников
1 - расчетное напряжение, кВ

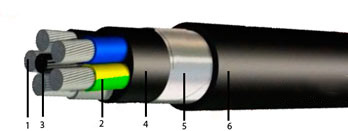

Строение АПвБбШв 5х95-1:

Проводник:
- материал - алюминий:
- число проводящих ток жил: 4, 5;
от 4 до 240 мм2 (монопроволочная - ОЖ),
от 25 до 240 мм2 (мультипроволочный проводник);

2. Изоляционный слой, изготовленный из сшитого ПЭТ (цветовое маркирование жил);
3. Сердечник;
4. Скрепляющий обмоточный слой (для кабелей сечением до 50мм2 и выше);
5. Поясной изоляционный слой - поливинилхлоридный пластикат;
6. Бронепокрытие, изготовленное из двух стальных лент, прошедших процедуру цинкования;
7. Защитная оболочка шлангового типа из ПВХ-полимера.

Область применения:
силовые кабели применяются в неподвижно расположенном оборудовании в целях подачи трафика электроэнергии и её разводки потребителям на расчётное напряжение 1000 В переменного тока при частоте 50 Гц или на напряжение постоянного тока, превышающее в 2,4 раза напряжение переменного тока.
Кабели предназначены для использования в климатических условиях с умеренной и пониженной температурой окружающей среды.
Применяются на земле, водоемах и возвышенностях не более 4,3 км. Над уровнем поверхности моря.
Кабели используются для монтажа:
- в земле (траншеях) с с любой степенью коррозийной активности, при возможном присутствии блуждающих токов, при условии отсутствия значительных растягивающих воздействий;
- в воздухе, в случае присутствия возможности получение механических повреждений во время использования;
- для монтажа в помещениях с нормальным и повышенным уровнем влажности (туннелях), шахтах лифтов, каналах, канализационных коллекторах, в частично затапливаемых помещениях с коррозийной активностью вплоть до высокой.

используются при монтаже с существенной разницей высот на участках прокладки.
Продукция не распространяет горение в случае одиночной прокладки (требования МЭК 60332-1).
Нагрев проводника тока в случае аварии должен быть не выше чем +130°С и срок работы в аварийном режиме не должен превышать 1000 часов за все время эксплуатации и 8 часов в сутки.

период эксплуатации кабельного изделия АПвБбШв 5х95-1 - 30 лет.

нормированная (строительная) длина, более [м]
сечение главных жил 16 кв.мм.	450
сечение основных проводников 25-70 кВ.мм.	300
сечение основных проводников 95 кВ.мм. и выше	200
