Сечение кабеля по диаметру жилы
23 апреля 2019 13:18
// Калькуляторы, расчеты
При покупке кабеля или провода определенной марки и макроразмера желательно проверять его фактическое сечение. На рынке случаи заниженного сечения достаточно часты – ведь это позволяет недобросовестным производителям экономить на металле, а монтажным организациям закладывать более дешевый кабель по цене дорого.
К сожалению, заметить отклонения в сечении без дополнительных измерений достаточно трудно. Наиболее простой способ – определить сечение кабеля по диаметру жилы. Зная диаметр жилы кабеля, можно рассчитать сечение по формуле либо воспользоваться готовой таблицей диаметров и сечений.
Измерение диаметра жилы с помощью штангенциркуля
Наиболее распространенный и удобный способ измерения диаметра жил – использование штангенциркуля или микрометра. Приборы бывают как электронные, так и механические. Если с электронными все понятно, то с механическими приборами нужно иметь навык работы. Рекомендуем посмотреть видео как пользоваться этими приборами для измерения диаметра жил.
Измерение диаметра жилы с помощью микрометра
Расчет сечения кабеля по диаметру производится на основе школьной формулы площади круга:

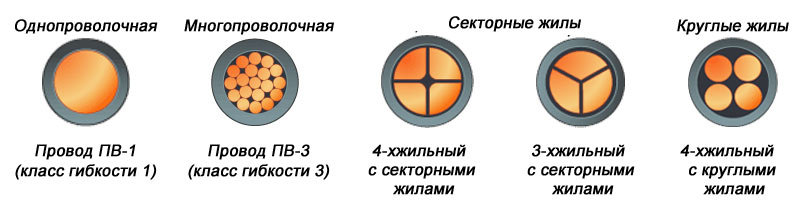

Расчет сечения жилы - однопроволочной, многопроволочной, секторной
Так как жилы в кабеле бывают разного исполнения, то и способы определения сечения будут немного отличаться. Кабельные жилы могут быть монолитными или многопроволочными, или иметь, например, секторную форму.
Если вам необходимо измерить сечение однопроволочного кабеля (кабели 1-го класса гибкости, типа ПВ-1), то достаточно измерить диаметр жилы и рассчитать сечение по формуле площади круга.
Если необходимо найти сечение многопроволочного кабеля (типа КГ или ПВ-3), то нужно измерить диаметр и рассчитать сечение отдельной проволочки в жиле, а получившееся значение умножить на количество проволочек.
ИНТЕРЕСНО
Определить диаметр проволок жилы можно даже без специальных измерительных приборов. Для этого достаточно обычной ручки или карандаша и линейки.
При необходимости определить сечение секторной жилы достаточно знать высоту (радиус сектора) и угол сектора, который определяется в зависимости от количества жил в кабеле: 3-х жильный – угол сектора 120 , 4-х жильный – 90, 5-и жильный – 72, 6-ти жильный 60. Далее сечение вычисляется по формуле площади сектора.

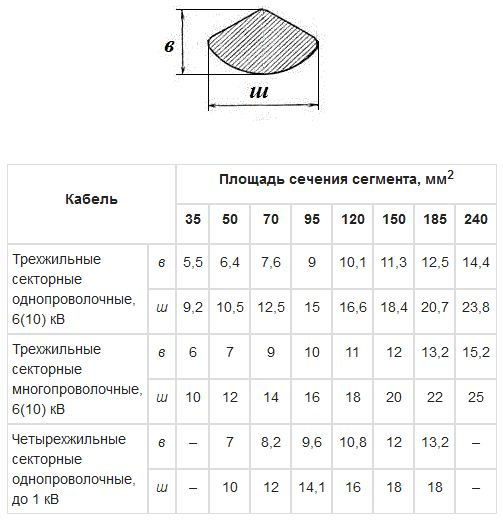

Также существуют специальные таблицы сечения секторных жил по высоте и ширине сектора или по периметру сектора.
ВАЖНО
Как правило кабели с секторными жилами бывают только от 3-х до 6-и жил в диапазоне сечений от 25 до 400 мм2.Таблица сечений по диаметру

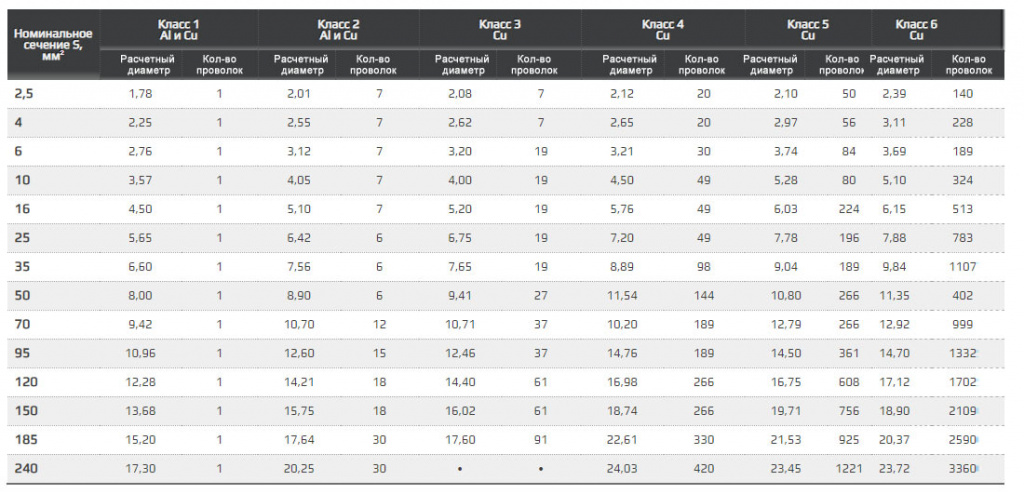

Ниже готовая таблица сечений кабеля по диаметру в зависимости от класса жил в соответствие с ГОСТ 22483-2012.
ВАЖНО
Стоит иметь в виду, что в таблице приведен номинальный диаметр кабеля, но производители имеют право выпускать фактическое сечение кабеля ниже номинального при условии, что сопротивление кабеля ниже максимально допустимого, указанного в ГОСТ 22483-2012.|
