Кабель МКЭШвнг(A)-LSLTx 14х2х1,5

Обозначение маркировки кабеля МКЭШвнг(A)-LSLTx 14х2х1,5:

МК - кабель для монтажа
Э - общий меднопроволочный экран
ШВ - защитная шланг-оболочка из полимерного ПВХ-пластиката сниженного уровня пожарной опасности
нг(A) - индекс «не распространяющий горение по категории А»
LS - сниженный уровень дымо\/газовыделения
LTx - низкие величины вредности продуктов сгорания
14 - число пар
2 - жилы скручены в пары
1,5 - диаметр токопроводящей жилы

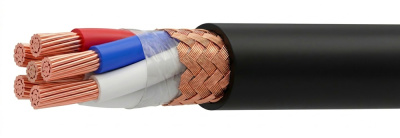

Строение кабеля МКЭШвнг(A)-LSLTx 14х2х1,5:

Проводник — меднолуженая или медная (по требованию покупателя, при исполнении заказа к марке добавляют литеру «м»). Класс жилы не меньше 3 согласно ГОСТу 22483.
Изоляция — из поливинилхлоридного полимер-пластиката со сниженным уровнем пожарной опасности, низкими показателями дымо\/газовыделения и малой токсичностью продуктов сгорания.
Скрутка в пары — жилы с изоляционным покрытием должны скручиваться парами.
Скрутка в сердечник — пары должны скручиваться в сердечник. В каждом повиве должна присутствовать как счетная, так и направляющая пара.
Экран, защищающий от электромагнитных помех — меднопроволочные.
Внешний защитный слой — из поливинилхлоридного полимер-пластиката со сниженным уровнем пожарной опасности, низкими показателями дымо\/газовыделения и малой токсичностью продуктов сгорания.

Сфера использования кабеля МКЭШвнг(A)-LSLTx 14х2х1,5:

Используются для подключения к неподвижным устройствам, электроприборам, аппаратам, имеющим следующие характеристики: постоянный ток напряжением в пределах 750 В или переменный ток до частоты 400 Гц с расчетным напряжением в пределах 500 В.
Кабельные изделия можно использовать на атомных электростанциях за пределами гермозоны в комплексах АС 2, 3, 4 классов согласно классификатора ОПБ 88/97 (ПНАЭ Г-01-011).
Кабельные изделия могут применяться на открытом пространстве, если имеется защита от влияния солнечной радиации, а также теплового излучения от дифференцированных источников тепла.

Спецификация кабеля МКЭШвнг(A)-LSLTx 14х2х1,5:

Вид исполнения по климату согласно ГОСТу 15150: УХЛ, 2-5 категории размещения.
Диапазон температурных режимов эксплуатации для кабельных изделий с неподвижным монтажом в исполнении: от -50°С до +70°С.
Относительный показатель содержания влаги в воздухе при нагреве до +35°С: до 98 %.
Без предшествующего обогрева кабеля монтаж осуществляется при нагреве не менее: -15°С.
Переменное напряжение при испытаниях на частотах 50 Гц: 2000 В.
Электросопротивление изоляционного слоя жил, которое пересчитано на 1 км длины кабельного изделия и температуру 20°С, должно быть как минимум:
- в процессе приемки и отгрузки кабельного изделия: 10 МОм;
- на период работоспособности и сохранения: 1 МОм.
рабочая емкость на частотах 0,8\/1,0 кГц, которая пересчитана на 1 км длины кабельного изделия, должна быть:
- между парой находящихся рядом жил: не более 150 нФ (для кабельных изделий с жильным сечением 0,5 и 0,75 мм²) и не более 180 нФ (для кабельных изделий с жильным сечением 1,0; 1,5 и 2,5 мм²);
- между жилой и экраном: не более 300 нФ.
Минимальный радиус изгибаниянияния при прокладке должен составлять: более 6 диаметров по наружной оболочке кабельного изделия.
Нормированная (строительная) длина продукции: 100 м.
Гарантийный период службы кабельных изделий: 2 года.
Период работоспособности: 25 лет.
