Кабель КВБВнг(A)-LS 5х1
Цена: от
72.5 руб.
/м
Есть в наличии
-
+
В корзину
Купить в 1 клик
Указана оптовая цена. Цена зависит от производителя и объема закупки. Уточните цену и наличие в отделе продаж info@elmarts.ru. Стоимость и изображение не являются публичной офертой.
Обозначение маркировки кабеля КВБВнг(A)-LS 5х1:
К - кабельное изделие контрольноеВ - для изоляции проводников использован ПВХ пластикат
Б - бронепокров, изготовленный из двух прочных стальных лент
Внг-LS - оболочка - из полимерного ПВХ со сниженными показателями горючести и минимальным уровнем дымо-\/газовыделения
5 - число проводящих ток жил
1 - сечение токопроводящих жил

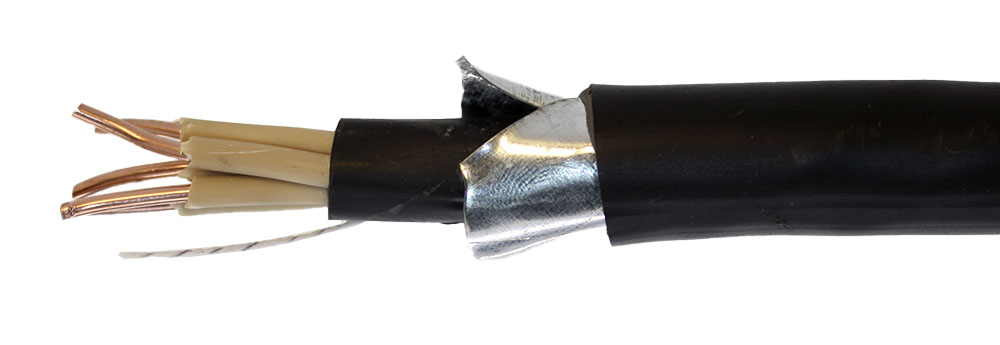

Строение кабеля КВБВнг(A)-LS 5х1:
1. Проводник - изготовлен из меди ,однопроволочная, 1 класса ГОСТ 224832. Изоляция – из поливинилхлоридного полимерного пластиката(ПВХ)
3. Скрутка – изолированные жилы скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от всех остальных жил.
4. Разделительный пояс – поверх скрученных изолированных жил наложена с перекрытием лента полиэтилентерефталатной пленки или другого равноценного материала и выпрессованная внутренний защитный слой из половинилхлоридной композиции пониженной пожароопасности марки ППО 30-35 толщиной не менее 0,5мм.
5. Защитный слой – бронепокрытие, изготовленное из двух стальных лент, прошедших процедуру цинкования номинальной толщиной 0,3мм, чтобы верхняя лента перекрывала зазор между кромками нижней ленты.
Применение кабеля КВБВнг(A)-LS 5х1:
Предназначены для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 0,66; 1,0 кВ частотой 100Гц.Кабели могут быть использованы в электрических сетях постоянного напряжения при значениях в 2,5 раза выше соответствующего переменного напряжения.Спецификация кабеля КВБВнг(A)-LS 5х1:
Виды климатического исполнения кабелей УХЛ и В категории размещения 1 и 5 в соответствии с ГОСТ 15150-69.Рабочая температура внешнего пространства…………………………..от -300С до +500С
относительное содержание влаги в воздухе при температурном режиме до 350………………….до 98%
Номинальное число жил сечением
1-1,5…………………………………………………………………….4-61
2,5…………………………………………………………………………4-37
4-6………………………………………………………………………..4-10
мин. Радиус изгибания во время монтажа одножильных бронированных кабелей при прокладке и
монтаже должен быть ………………………………..не менее 15Dн, где Dн – наружный диаметр кабеля.
Период работоспособности……………………………………………….Более тридцати лет при соблюдении потребителем условий транспортирования, хранения, прокладки (монтажа) и эксплуатации.
Гарантийный период работы кабеля КВБВнг(A)-LS 5х1…………………………………..3 года с Момента введения кабельных изделий в эксплуатационный режим.
Характеристики
Вес (масса кабеля), кг за 1 км
|
287 |
Нормативный документ
|
ТУ 16.К71-090-2002 |
Оболочка
|
ПВХ |
Сечение, мм2
|
1 |
Исполнение
|
многожильный; изолированный; бронированный; негорючий |
