Прозвонка проводов
Нарушение в работе электрических коммуникаций часто связано с различными неисправностями кабелей и проводов. В быту и производстве найти и устранить проблему в проводниках полезное умение, но должно быть еще и безопасным.
Зачем прозвонивать кабель
Возникающие проблемы с автомобилем: плохо заводится в дождь, троит, с помехами в работе бытовых приборов или промышленного оборудования заставляют усомнится в работоспособности кабельной продукции.
Кабеля позванивают для обнаружения следующих неисправностей:
- обрыв или возросшее сопротивление токопроводящих жил;
- короткое замыкание жил проводников между собой;
- явное или неявное нарушение целостности изоляции, приводящее к утечкам тока и помехам в сети.
Прозвонка кабельно-проводниковой продукции обязательное требование ПУЭ после прокладки новых или реконструкции старых электрических коммуникаций перед монтажом. Она производится с целью маркировки жил кабелей и разводки их по предназначенному оборудованию.
Чем и как прозвонить кабель

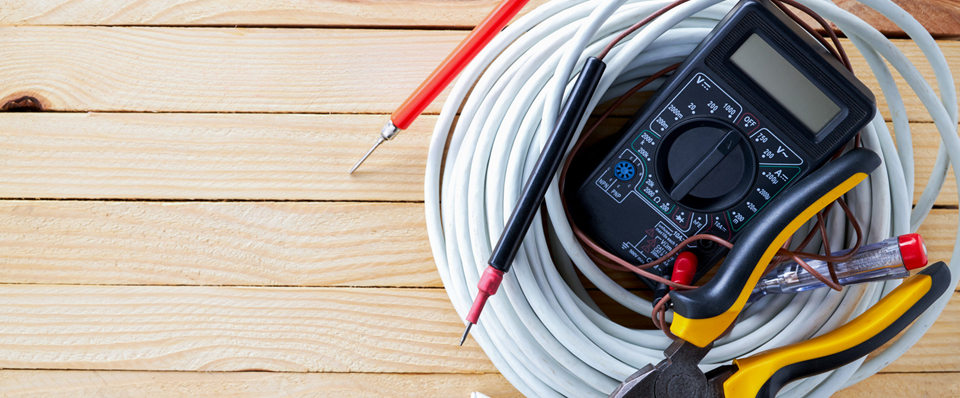

Для проверки целостности жил и короткого замыкания между ними или корпусом (заземлением, занулением) универсальным прибором является мультиметр. Он используется в двух режимах: прозвонки и омметра. Прозвонка используется тогда, когда нужно знать цел ли проводник или при поиске конкретной жилы в многожильном кабеле. Звуковой сигнал сообщит что обрыва нет и искомая жилка найдена, на экран смотреть не обязательно. Режим омметра применяется, когда возможно короткое замыкание или известно номинальное сопротивление цепи. Выводы о состоянии проводов делаются по показаниям на экране прибора. В многих моделях оба режима мультиметра работают совместно.
Чтобы измерить сопротивление изоляции не достаточно напряжения мультиметра, для этого используется мегомметр. Согласно с ПУЭ применение этого прибора необходимо после монтажа новой кабельной трассы или реконструкции старой. Вторым показанием к применению мегомметра в коммунальных электросетях служит частое срабатывание УЗО. Это говорит о утечке тока в проводке или оборудовании. Измерение изоляции мегомметром необходимо производить при отключении бытовой техники из розеток и отсоединении проводов с клеммника в щитке.
ВАЖНО
Высокое напряжение, которое выдает прибор может повредить бытовую аппаратуру и причинить вред пользователю
Если сопротивление изоляции кабельной продукции с рабочим напряжением до 1 кВ, измеренное мегометром меньше 1 Мом, сетевая компания проводит испытание повышенным напряжением 1000 В в течении одной минуты. Проверку работоспособности кабельных трасс с напряжением выше 1000 В производят специальные лицензированные лаборатории.
Как прозвонить кабель
Для прозвонки кабеля мультиметром на щупы прибора лучше одеть крокодилы или клипсы. Это освободит руки и обеспечит надежный контакт с проводником. Выставив на приборе режим звукового сигнала или нижнего предела замера сопротивления закорачиванием щупов между собой проверяем работу прибора.
Если кабель в бухте или оба конца доступны и не подсоединены, поочередно цепляясь за оголенные концы определяем сопротивление жил. Находим их по звуковому сигналу или малому сопротивлению и маркируем. Отсутствие звука или индикация бесконечности говорит об обрыве проводника.
Для многожильных длинных кабелей с одноцветной изоляцией жил один конец необходимо сразу промаркировать согласно схемы. Затем соединить две жилы вместе, три жилы вместе и т.д., аккуратно записать объединение маркировок. С другого конца начать их вызванивать и за два захода можно прозвонить большой пучок проводников.
Иногда для прозвонки такой кабельной продукции используют еще два метода. Набор сопротивлений разного номинала или низковольтный многоступенчатый трансформатор. подключают с одного конца кабеля, а на другом определяют жилы измеряя сопротивление или напряжение.
С проводами средней длины можно воспользоваться перемычкой (дополнительным внешним проводником). Еще проще прозванивать кабель с разноцветной изоляцией. Вызвонив сопротивление соединенной с одного конца пары жил, легко найти обрыв.
Измерение сопротивления изоляции мегомметром производится при отключенном с обеих сторон кабеле. Длинную трассу после отключения следует разрядить от накопленного емкостью заряда. Замеры производятся между землей и жилой, а также между жилами. Сопротивление изоляции не должно быть меньше 1 Мом. Для недопущения пробоя в коммунальных сетях следует использовать добавочные сопротивления.
Как прозванивать провода в автомобиле
Электросеть автомобиля состоит из двух напряжений: 12 В постоянного тока и высоковольтной для свечей зажигания.
Поиск нарушения в электропроводке на 12 В при помощи мультиметра затруднений не вызовет. Комбинируя измерение напряжения и сопротивления выявить обрыв или замыкание сложности не составит. В отсутствии мультиметра при помощи перемычки и осветительных приборов авто можно найти обрыв.
Неуверенная работа двигателя заставляет проверить высоковольтные провода зажигания. Пробой изоляции можно обнаружить визуально по местам прогара, трещинам визуально по искрению в темноте.
Организовать проверку изоляции при помощи дополнительного провода возможно на работающем двигателе. Один конец его подключен к корпусу, второй конец полупетлей провести возле высоковольтного провода. Искрение укажет место нарушения изоляции.
Из косвенных проверок для карбюраторных двигателей самый древний оценить искру на выкрученной свече. Слабая искра или отсутствие ее укажет на неисправность. Для инжекторных авто такое испытание неприемлемо, можно повредить электронику.
Измерение сопротивления мультиметром высоковольтных проводов может показать обрыв. Окончательное решение по исправности проводов можно принять после сравнения измеренного сопротивления с номинальным.
ВАЖНО
Помните, что для каждой модели авто сопротивление проводов зажигания указано в ее инструкции и упаковке нового набора.
Как прозванивают провода в квартире
Прозвонить провода в квартире можно при помощи простейшей самоделки из батарейки и лампочки. Проверку можно проводить только на обесточенной электропроводке, отключив ввод в щитке. Используя дополнительный провод или в качестве него земляной (зеленый) можно выявить обрыв в проводке.
Срабатывание УЗО при отключенных из розеток связанных с водой электроаппаратов (посудомойки, стиралки) потребует тщательного визуального поиска утечек в проводке.
Нюансы прозвонки кабеля
При наличии мультиметра прозвонка кабеля в коммунальной электросети возможна под напряжением. Выявление обрыва проводника производится проверкой напряжения в розетке между земляным и сетевыми проводами.
Использование для проверки проводки под напряжением различных контрольных лампочек на 220 В и патрона, дверных звонков и прочих самоделок запрещен, хотя мало кого останавливает.
Электрики прошлого последовательным соединением 2-х лампочек в патронах, соблюдая меры безопасности, вполне могли проверить и фазное и линейное напряжение в 3-фазных сетях и найти оборванную жилу.
Однако лучше и безопаснее обратится к профессионалу с специальным оборудованием, которое может указать и место обрыва.
