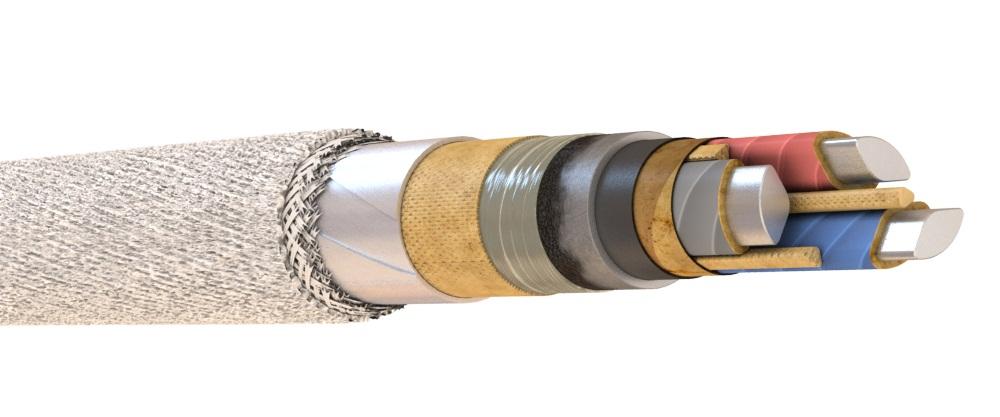

Кабели с алюминиевой оболочкой

Для защиты электрических силовых кабелей от механического воздействия, влияния электромагнитных помех, воздействия света, влаги и агрессивных сред применяют различные оболочки. Они могут выполняться из алюминиевого или свинцового сплава, стали, поливинилхлорида, полиэтилена или резины. Одним из самых распространенных и популярных вариантов является кабель с алюминиевой оболочкой.

Для чего используют алюминиевую оболочку в кабеле?

В конструкцию многих видов электрокабелей входит алюминиевая оболочка, которая является наиболее прочной и устойчивой к механическому воздействию, по сравнению со свинцовым материалом. Оболочка из алюминия более чем в 2 (два) раза прочнее свинца и способна выдерживать значительные вибрационные нагрузки и воздействие повышенной температуры на изделие.

Алюминий в составе оболочки используется для:

• защиты от механического воздействия на небронированный кабель;

• защиты от внешних электромагнитных помех, как экранирующий материал;

• в качестве нулевой жилы силовых электрических кабелей.

Алюминиевая оболочка герметична и не допускает попадание влаги и химических веществ внутрь изделия, что значительно увеличивает срок службы и расширяет область применения таких кабелей.

Такого рода оболочки изготавливают двумя способами: выпрессовкой или при помощи сварного шва. При этом они могут быть как гладкими, так и гофрированными. Выпрессованные оболочки выполняются из первичного алюминия 99,7% чистоты методом прессования на специальных гидравлических прессах. При производстве не допускается нарушение структуры оболочки (риски, царапины).

Сварные оболочки из алюминия изготавливают из специальных лент марок А1 или АО, которые накладываются на изделие в продольном направлении и свариваются током высокой частоты встык или в среде защитного газа. При таком способе на месте сварки образовывается грат (кромка из металла, выдавленного при сварке), внешняя часть которого при подготовке оболочки удаляется. Для повышения гибкости изделия с алюминиевым слоем используют отожженные алюминиевые ленты или гофрирование.

Оболочки из алюминия, полученные методом прессования, гофрируют начиная с диаметра 36 мм, а сварные с диаметра 20 мм и выше.

Применение кабелей с алюминиевой оболочкой

Как было сказано выше, алюминиевые оболочки могут защищать кабельное изделие от механического воздействия, влияния внешнего электромагнитного излучения, воздействия влаги, света и использоваться как дополнительная токопроводящая жила (нулевой проводник).

Укладка кабеля в алюминиевой оболочке осуществляется на горизонтальных или крутонаклонных участках с разностью высот не более 25 м и при температуре не ниже 0 градусов Цельсия. Не допускается прокладка кабеля с такой оболочкой в помещениях с возможным воздействием агрессивной среды – серной, соляной, азотной кислот или сернистого газа.

Относительная влажность воздуха при эксплуатации кабеля может достигать значения 98% при 35 градусах Цельсия, а температура эксплуатации варьироваться от -50 до +50 градусов.

Обзор марок кабеля с алюминиевой оболочкой

Наиболее популярными марками кабелей с алюминиевой оболочкой являются следующие изделия: ААБ2л, ААБл, ААПлГ, ЦААБВГ, ААП2лШв, ААБлГ, ЦААП2л, ААГ, ААШп, ЦААбВ, ЦААПл, ЦААШв, ААП2л , ЦААПлГ, ЦААбл, ЦААШнг.



ААБ2л – кабель, имеющий алюминиевую токопроводящую жилу и алюминиевую оболочку. Помимо защитного алюминиевого слоя в конструкцию входит броня из стальных лент с двойной пластмассовой подушкой. Кабель используется в сетях с переменным напряжением до 10 кВ с частотой 50 Гц и с постоянным напряжением до 25кВ.

ЦААПлГ – кабель с алюминиевыми проводниками и оболочкой, имеет бронирующий слой из стальных проволок и покрыт бумажной изоляцией с церезиновой пропиткой. Также в данном типе имеется подушка под броней из пластмассы, но отсутствует защитный покров по броне. Применяется в сетях с напряжением 6000 В и частотой 50 Гц.


ААП2лШв – кабельное изделие с жилой и оболочкой из алюминия, защищенный проволочной стальной броней с двойной подушкой из пластмассовых лент под ней. Имеет защитный покров по броне из поливинилхлоридного шланга. Используется в электрических сетях с напряжением переменного тока до 10000 В с частотой 50 Гц.


ААГ – алюминиевый кабель с оболочкой, не имеющий защитного покрова (голый). Применяется для распределения электрической энергии и подключения потребителей в сетях с переменным напряжением 1000 В и частотой 50 Гц. Укладка может осуществляться в сухих кабельных помещения и сооружениях.


ЦААШв – кабель с алюминиевыми жилами и оболочкой, с фазной изоляцией пропитанной церезиновым нестекающим слоем. Не имеет брони, но покрыт защитным шлангом из поливинилхлорида. Применяется для укладки при любых разностях высоты кабельной трассы в сетях с напряжением до 10000 В с частотой 50 Гц.
