Кабель ТСВнг 5х2х0,4

Обозначение маркировки кабеля ТСВнг 5х2х0,4:

Т - Телефонный
С - Станционный
внг - покров из ПВХ-полимера со сниженным уровнем опасности возгорания
5 - число пар
2 - жилы скручены в пары
0,4 - диаметр токопроводящей жилы

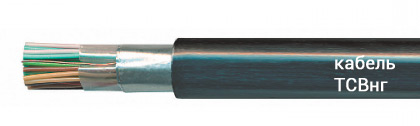

Строение кабеля ТСВнг 5х2х0,4:

1. Проводник из медной мягкой круглой проволоки, диаметром 0.4 и 0.5 мм.
2. Изоляция - поливинилхлоридный пластикат толщиной 0.25мм.
3. Скрученная пара или тройка с шагом скрутки не более 100 мм.
4. Скрученные элементарные пучки с шагом скрутки не более 600 мм.
5. Скрученный сердечник.
6. Поясной изоляционный слой - ПЭТФ-лента.
7. Экран -фольгированный лавсан, под экраном проложена медная контактная проволока.
9. Внешний слой, изготовленный из поливинилхлоридного полимерного пластиката, не подверженного горению.

Применение кабеля кабеля ТСВнг 5х2х0,4:
Кабели телефонные станционные предназначены для монтажа низкочастотного станционного оборудования.

Спецификация кабеля ТСВнг 5х2х0,4:

- исполнение по климату - УХЛ
- Повышенная температура внешнего пространства: плюс 50°С
- Пониженная температура внешнего пространства: минус 20°С
- Повышенная относительный показатель содержания влаги в воздухе при нагреве до +35°С: до 98%
- Монтаж и прокладка кабелей производится при нагреве: не ниже минус 10°С
- радиус изгибания не менее: 10 диаметров по оболочке
- Электрическое сопротивление ТПЖ не более:
для ТПЖ диаметром 0.4 мм - 148 Ом/км
для ТПЖ диаметром 0.5 мм - 95 Ом/км
- Электрическое сопротивление изоляции ТПЖ не менее: 100 МОм км
- напряжение при испытаниях между жилами и экраном в течение 1 мин:
постоянное: 1500 В
переменное: 1000 В
- Электрическая емкость рабочих пар на длине 1 км (справочная величина): не более 100 нф
- Коэффициент затухания на частоте 1000 Гц и длине 1 км кабеля с ТПЖ диаметром (справочная величина):
0.4 мм - не более 2.4 дБ
0.5 мм - не более 1.9 дБ
- нормированная (строительная) длина продукции не менее - 200 м
- гарантийный период работы кабеля ТСВнг 5х2х0,4 - 3 года.
