Кабель КМС-2у 1х2х0,45

Обозначение маркировки кабеля КМС-2у 1х2х0,45:

1 - число пар
2 - жилы скручены в пары
0,45 - диаметр токопроводящей жилы

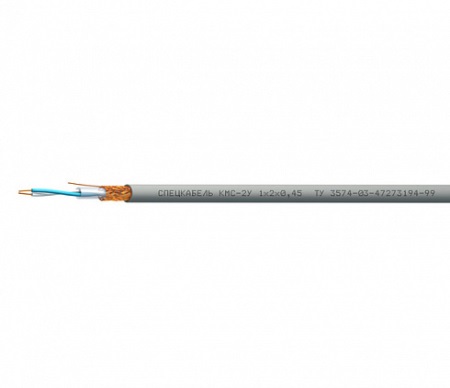

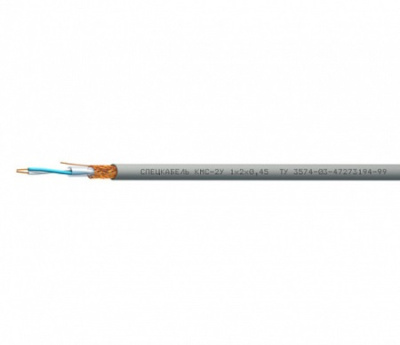

Строение кабеля КМС-2у 1х2х0,45:

Кабель симметричный стационарный парной скрутки, с однопроволочными медными жилами диаметром 0,45 мм, с изоляцией из ПЭТ, с экраном в виде меднопроволочной оплетки и оболочкой из поливинилхлоридного полимерного пластиката.

Условия эксплуатации кабеля КМС-2у 1х2х0,45:

Кабель предназначен для организации соединений и переключений трактов цифровых систем передачи, для межстоечного и внутристоечного монтажа.
Исполнение по климату УЗ и У4.
Кабель предназначен для эксплуатации при нагреве окружающей среды от минус 20 °С до 60 °С.
Прокладку и монтаж кабеля производят при нагреве не ниже 0 °С.
Кабель соответствует ТУ 3574-03-47273194-99.

Спецификация кабеля КМС-2у 1х2х0,45:

Электрическое сопротивление цепи (двух жил пары) на длине 100 м при постоянном токе - не более 29,4 Ом.
Омическая асимметрия жил в рабочей паре на длине 100 м при постоянном токе - не более 3 %.
Коэффициент укорочения длины волны при частоте 1 МГц - не более 1,53.
Волновое сопротивление при частоте 1 МГц - 120±30 Ом.
Коэффициент затухания при частоте 1 МГц - не более 2,4 дБ/100 м.
Переходное затухание на ближнем конце на длине 100 м при частоте 1 МГц - не менее 90 дБ.
Электрическое сопротивление изоляции жил на длине 1 км при постоянном токе - не менее 150 МОм.
Электрическая емкость пары на длине 100 м при частоте (0,8 или 1,0)·10^-3 МГц - не более 4000 пФ.
Сопротивление связи при частоте 10 МГц - не более 200 мОм/м.
Напряжение при испытаниях между жилами и между жилами и экраном:
- постоянный ток - 1000 В - 1 мин, 2500 В - 2 с;
- частота 0,05·10^-3 МГц - 700 В - 1 мин, 1700 В - 2 с.
Кабель не распространяет горение при одиночной прокладке.
Радиус изгибания при прокладке и монтаже - не менее 8 диаметров кабельного изделия.
Период работоспособности - не менее 15 лет.
