Электрические кабели могут быть одно- или многожильными, многопроволочными или монолитными. Рассмотрим, где применяется тот или иной тип кабеля и как правильно подобрать провод в определённых ситуациях.
Основные отличия многожильного кабеля от многопроволочного: конструкция, маркировка
Одножильные кабели сегодня практически не применяются в электромонтаже. Исключение составляют случаи, когда необходимо дополнительно протянуть заземление или временно заменить перебитую жилу. Но многие «специалисты» путают понятия электротехники, называя одножильными монолитные кабели. Соответственно многожильными они считают гибкие кабели.
ВАЖНО
Многожильные кабели – это кабели с несколькими жилами, а многопроволочные кабели – это кабели с жилами, состоящими из определенного количества проволок.Одножильный кабель – кабель с одной жилой. Однопроволочный кабель – кабель с монолитными жилами из одной цельной проволоки.
Многожильный кабель – изделие, предназначенное для подключения питания по одной или трём фазам, совместно с нейтралью и заземлением. В отличие от него многопроволочным может быть и гибкое одножильное изделие, называемое проводом.
Все нюансы кабелей с многопроволочными и однопроволочными жилами регламентируются ГОСТ 22483-2012.
Многопроволочные жилы более гибкие по сравнению с однопроволочными. В соответствии с ГОСТ 22483-2012 по гибкости жилы выделяют 6 классов:
-
1-ый класс - кабель с самыми жёсткими монолитными или многопроволочными жилами большого сечения. Первый класс используется для прокладки магистралей. Не переносит многократных сгибаний, которые приводят к перелому металла (к примеру, ПВ-1).
-
2-ой класс - такие кабели имеют более мягкую многопроволочную структуру меньшего сечения (ПВ-2).
-
3-ий класс- например, марка ПВ-3 обладает большим количеством тонких проволок в жиле.
-
4-ий класс: гибкие провода с маркировкой КГВВ и сечением до 10 мм2. Такие кабели можно отнести как к 4-му, так и к 5-му классу гибкости. Они способны переносить множество сгибаний без ущерба для жил.
-
5-ый класс гибкости - это уже провода с маркировкой ПВС. Такие кабели используются для изготовления удлинителей, переносок, монтажа временного освещения.
-
6-ой класс гибкости - самые мягкие кабели, маркируемые литерами КОГ. Это сварочный одножильный кабель, обладающий крайней устойчивостью к многочисленным перегибам.
Кабели с многопроволочной жилой – обзор марок

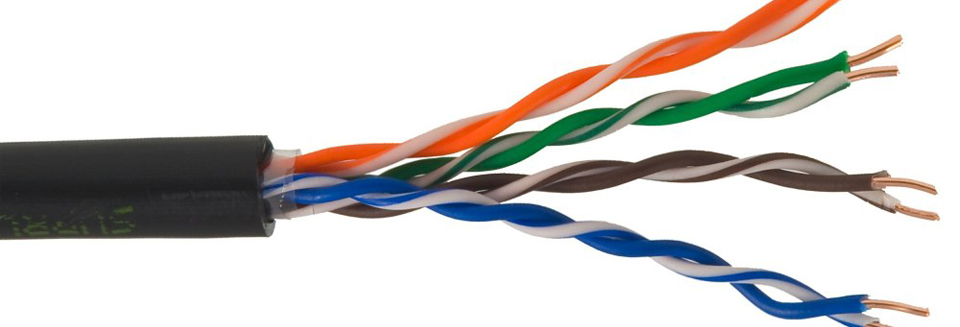

Витая пара многопроволочная
Обычно витая пара состоит из нескольких тонких монолитных жил, скрученных между собой попарно. Каждая жила изолирована отдельно, также имеется и общая изоляция. Подобные кабели могут быть экранированы. Основные маркировки:
-
U/UTP – без экрана;
-
U/FTP – экранированы отдельные пары;
-
F/UTP (SF/UTP, S/UTP) – оснащён только общим экраном для всех пар;
-
F/FTP, SF/FTP, S/FTP – экранируются отдельные пары при наличии общего.
Витые пары с многопроволочными проводниками необходимы в условиях постоянных изгибов и скручиваний, но при этом уровень затухания сигнала у них выше, что уменьшает дальность передачи данных. Поэтому назначение подобных кабелей - соединение активного оборудования с коммутационными панелями или подключение оконечного оборудования.
Многопроволочные контрольные кабели
Контрольный кабель представляет собой изделие с множеством отдельно изолированных жил (до 61). Применяется контрольный кабель для подключения различной автоматики, сложных станков и иного оборудования. В качестве контрольных кабелей с многопроволочными проводниками можно использовать марки КГВВ, МКЭШ, МКШ
Сигнальные кабели с многожильными проводниками
Сигнальным называют гибкий кабель, предназначенный для различных целей. С его помощью можно подключить как телефон, так и различные бытовые устройства. Может быть дополнительно оснащён экраном. Внешняя оболочка жил, чаще всего, пластиковая. К подобным относится многопроволочные сигнальные гибкие кабели КСПВГ и КСПЭВГ.
Мягкий многопроволочный кабель и его особенности
Такой кабель применяют для электромонтажа бытовых приборов, оборудования, освещения. Наиболее распространённая область использования – места, где провод подвижен. Недостатком можно назвать меньший срок эксплуатации, чем у неподвижно размещённых монолитных изделий. Однако работать с гибкими кабелями значительно проще, монтаж их удобнее. Наиболее распространённый материал изоляции – ПВХ, пластик. Пример маркировки – ПВСнг (провод в поливинилхлоридной оплётке, соединительный, негорючий).
Кабель резиновый многопроволочный
Кабели в резиновой изоляции относятся к классам гибкости с 4 по 6. Это многопроволочные изделия, которые предельно просты в монтаже. В зависимости от назначения могут оснащаться экраном. Часто используются в качестве сварочных кабелей. Наиболее популярная марка КГ.
Силовые многопроволочные кабели
Такие кабели используются для электромонтажа в силовых сетях напряжением 0.4 кВ и выше. Основными преимуществами многопроволочного проводника в силовом кабеле можно назвать:
-
высокую гибкость и эластичность;
-
надёжность как самого изделия, так и монтируемых соединений;
-
низкий процент токовых потерь.
Что касается недостатков, то здесь вопрос скорее в более высокой, чем у монолитных проводов, стоимости. Одна из самых распространенных марок - ВВГ. Его жилы могут быть одно- или многопроволочными. Этот параметр также отмечается в маркировке.

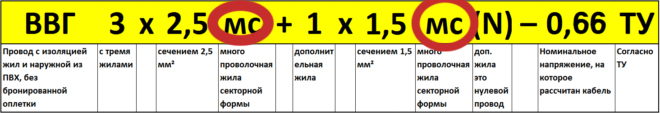

Пример расшифровки марки с многопроволочными жилами
В качестве дополнительных обозначений в маркировке (ГОСТ Р 53769-2010) можно увидеть:
-
ОЖ – одножильный или монолитный;
-
МН или МЖ – многожильный гибкий;
-
ОК – моножильный круглый;
-
МК – многопроволочный, с круглой формой жилы;
-
ОС – сегментная монолитная жила;
-
МС – многопроволочная сегментная жила.
Многопроволочные кабели управления
По своей сути, кабели управления практически не отличаются от сигнальных. Их основной особенностью является больший диапазон рабочих температур. Кабели управления способны работать при температуре до -50°С (при условии фиксированного монтажа), при -30°С их можно перегибать, а максимальный нагрев при эксплуатации составляет +85°С. Легко переносит механические воздействия, на боятся попадания на них таких веществ, как масло, бензин, керосин. Одним из таких является КРГД, предназначенный для работы под давлением.

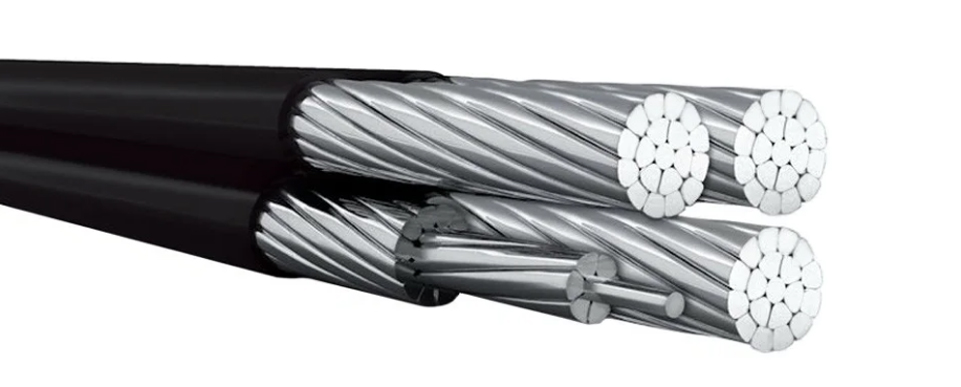

Многопроволочные алюминиевые кабели
Алюминиевые кабели, даже при условии того, что они многопроволочные, не могут иметь класс гибкости выше первого-второго. Самыми распространёнными кабелями подобного типа можно назвать СИП (самонесущий изолированный провод). Также к многожильным алюминиевым кабелям относятся провода АС.
Плоские многопроволочные кабели
Такие изделия имеют поперечное сечение прямоугольной формы. Среди них можно выделить марки КПЛ, КПЛУ.

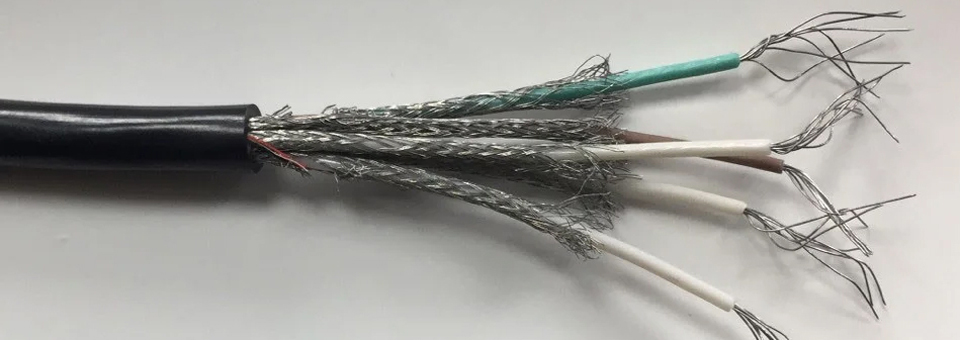

Многопроволочные экранированные кабели и их маркировка
Экран, размещённый вокруг токопроводящих жил под слоем общей изоляции, позволяет значительно снизить уровень воздействия магнитного поля. Также экран добавляет прочности кабелю, способствуя его долговечности. Экранированный кабель обычно имеет в своей маркировке литеру «Э». К многопроволочным экранированным кабелям можно отнести силовой кабель ВВГЭнг с многопроволочными проводниками, кабель управления КУПЭВ.
Как можно замерить сечение многопроволочного кабеля
Чтобы проверить, не занижено ли сечение кабеля, лучше самостоятельно его замерить. Определить сечение многопроволочной жилы кабеля можно несколькими способами.
ИНТЕРЕСНО
Подробнее о том, как рассчитать сечение кабеля прямо на месте, читайте в нашей статье Сечение кабеля по диаметру жилы-
1-ый способ: Необходимо зачистить небольшой отрезок жилы от изоляции, после чего измерить цифровым штангенциркулем диаметр одного волоска. Далее полученные данные умножаются на количество проволочек в жиле. Остаётся подставить полученное произведение в формулу S=0.785?2d. Это и будет искомым параметром.
-
2-ой способ заключается в определение диаметра проволочки жилы без измерительного оборудования. Понадобится лишь карандаш или линейка.
|
